Traceur de dessin assisté par ordinateur (DAO)

La série UUNA TEK 3.0 sert d'infrastructure de traceur assisté par ordinateur de qualité entreprise qui comble le fossé entre les actifs vectoriels numériques et le dessin physique de haute précision. Livrée 100 % préassemblée, cette gamme de machines de dessin de lignes haute précision fonctionne directement comme un robot de dessin de trajectoire vectorielle, offrant une précision de positionnement répétée de ±0,02 mm pour une vérification CAD à l'échelle 1:1 sans faille.

Pour les studios de design modernes, le matériel doit s'adapter à votre logiciel, et non l'inverse. L'architecture de contrôle UUNA TEK 3.0 élimine les conversions de fichiers complexes en acceptant les vecteurs structurels natifs.

  • Traceur compatible avec AutoCAD : Produisez directement vos plans architecturaux précis, les implantations de fondations et les coupes structurelles multi-couches sans compression d’échelle.

  • Capacités de traceur de lignes Rhino DXF : Exécutez parfaitement des courbes NURBS mathématiques complexes et des lignes de produits industriels sans facettage des segments.

  • Sortie vectorielle de plans Revit : Transférez des modèles BIM haute densité, des panneaux d’élévation et des schémas de construction sur papier technique avec des traductions exactes des épaisseurs de ligne.

  • Dessin à plat SVG vers G-code : Basée sur un système robuste de traceur avec carte de contrôle GRBL, la machine convertit sans effort les trajectoires vectorielles standard (.svg, .dxf) en parcours d’outil machine optimisés (G-code) via des chaînes logicielles open source ou propriétaires.

Plus de 20 000 créateurs dans le monde

Fiable pour plus de 20 000 artistes, designers, ingénieurs et éducateurs dans le monde entier qui utilisent nos traceurs à stylo pour l'art génératif, le design et les flux de travail d'automatisation créative.

Livraison gratuite et garantie d'un an

Chaque traceur à stylo inclut la livraison gratuite dans le monde entier et une garantie d'un an pour assurer des performances fiables, une protection à long terme et une tranquillité d'esprit.

Systèmes du niveau débutant à industriel

Notre gamme de traceurs à stylo s'étend des modèles A4 adaptés aux débutants aux systèmes professionnels CoreXY et aux machines grand format A0 pour une production créative de qualité industrielle.
Passer à la liste des résultats

Filtres

2 articles
Disponibilité

Filtrer

Disponibilité

UUNA TEK 3.0 Series CAD Pen Plotters — Detailed Technical Specifications Matrix

Technical Category UUNA TEK 3.0 (A3) UUNA TEK 3.0 (A2) UUNA TEK 3.0 (A1) UUNA TEK 3.0 (A0) UUNA TEK 3.0 (2x1.25M) UUNA TEK 3.0 (2x2M)
🧱 Kinematics & Mechanics
Primary Classification Desktop Compact Precision Medium-Format Drafting Large-Format Engineering Full-Scale Workstation Industrial Prototyping Heavy-Duty Mega Flatbed
Target Application Mechanical Schematics & Dense Vectors Structural Layouts & Medium CAD Plans Sectional Blueprints & Elevation Panels Oversized Architectural Master Plans Packaging Diecuts & Cardboard Sampling Full-Scale 1:1 Industrial Prototyping
Effective Plotting Area 420 × 297 mm 594 × 420 mm 841 × 594 mm 1189 × 841 mm 2000 × 1250 mm 2000 × 2000 mm
Repeat Positioning Accuracy ±0.02 mm ±0.02 mm ±0.05 mm ±0.05 mm ±0.1 mm ±0.1 mm
Max X/Y/Z Motion Speed 20,000 mm/min
Base Plate Material 2mm Rigid Steel Plate 2mm Rigid Steel Plate 2mm Rigid Steel Plate 2mm Rigid Steel Plate 8mm Toughened Tempered Glass 8mm Toughened Tempered Glass
Frame Architecture Q235 Carbon Steel + Aluminum Alloy H-Frame Heavy Industrial Steel Structural H-Frame Reinforced Dual-Beam Heavy Frame Anti-Deflection Gantry Mega Frame
X-Axis Drive Mechanism Linear Guide Rail + Synchronous Belt Precision Rack & Pinion + Guide Rail Dual-Drive Sync Rack & Pinion + Rail
Y-Axis Motor Spec 42 Stepper Motor 42 Stepper Motor 42 Stepper Motor 57 Stepper Motor 57 High-Torque Stepper Motor Dual 57 Heavy-Duty Stepper Motors
Cable Protection Modular Internal Routing Nylon Silent Drag-Chain System Heavy-Duty Industrial Drag-Chain
🧠 Control & Integration
Motherboard Architecture GRBL-Based Controller Industrial-Grade GRBL Hardware
Data Command Protocol G-code (UART Protocol)
Connectivity Interface USB Type-B + Wireless WiFi + SD Card Offline USB + High-Gain WiFi + SD Card Standalone
Async Standalone Mode Yes (Supported on all variants via SD Card)
🖊️ Toolhead & Media Handling
Pen Carriage Mechanism Single Dual-Buffered Heavy-Duty Buffered Carriage Industrial Heavy-Load Z-Axis Carriage
Pen Angle Adjustment 0° – 90° Variable Adjustable Range
Max Substrate Thickness 30 mm 30 mm 30 mm 30 mm 40 mm (Modified Heavy-Duty) 40 mm (Modified Heavy-Duty)
Compatible Tools/Pens Technical Pens, Fine-Liners, Rapidographs, Ballpoints, Markers, Gel Pens, Drafting Callipers Heavy Technical Pens, Stylus Tools, Industrial Markers
💻 Software & Ecosystem
Supported Formats SVG, DXF, JPG, PNG, BMP, PDF SVG, DXF, PLT, GCODE, PDF
CAD Environment Sync AutoCAD, Rhino, Revit, SolidWorks, CorelDRAW, Illustrator, Inkscape, LightBurn AutoCAD, Rhino, SolidWorks, Packaging CAD Software Suite
OS Environment Support Windows & macOS Fully Supported (Intel & Apple Silicon Native)
⚡ Electrical & Environment
System Power Input AC 110V – 230V Universal Input Adapter
Internal Voltage DC 12V – 24V Adaptive DC 24V Industrial Dedicated Power
Rated Machine Power 20W 20W 24W 36W 60W 90W
Noise Levels < 60dB (Studio Workspace Quiet) < 65dB (Industrial Gantry Quiet)
📦 Logistical Dimensions & Deployment
Physical Machine Size 575×450×194 mm 758×580×194 mm 1018×785×205 mm 1366×1030×205 mm 2400×1650×300 mm 2400×2400×300 mm
Net Equipment Weight 11 kg 17.5 kg 32 kg 48 kg ~110 kg ~165 kg
Deployment Status 100% Preassembled Turnkey Out-of-the-Box Solution (Zero Mechanical Assembly Required)
```

Questions fréquemment posées

Q1 : Pourquoi une agence d’architecture devrait-elle investir dans un traceur vectoriel UUNA TEK 3.0 au lieu d’une imprimante jet d’encre grand format standard pour plans ?

Réponse : Les imprimantes jet d'encre grand format standard souffrent d'erreurs de micro-échelle causées par le glissement des rouleaux et le retrait thermique du papier, ce qui viole les codes de conformité stricts pour la vérification CAO à l'échelle 1:1. La UUNA TEK 3.0 fixe le support de manière sécurisée sur un plateau rigide, garantissant une distorsion géométrique nulle. De plus, en utilisant de véritables stylos techniques (comme les Rapidograph), elle produit des lignes vectorielles nettes et continues qui ne bavent pas, ce qui en fait la référence fiable pour les archives officielles des instituts de design, les audits en ingénierie structurelle et les présentations clients.
Q2 : Le UUNA TEK 3.0 peut-il gérer des dessins vectoriels de haute densité et de longue durée sans perdre la calibration ni sauter des étapes ?

Réponse : Oui, il s'agit d'une mise à niveau majeure dans l'architecture industrielle 3.0. Les traceurs grand public utilisent des courroies de synchronisation bon marché qui s'étirent avec le temps, provoquant un décalage cumulatif lors de travaux de plusieurs heures. Le UUNA TEK 3.0 (en particulier les formats A1, A0 et 2M Mega) utilise un cadre industriel de traceur avec carte de contrôle GRBL associé à une cinématique crémaillère-pignon robuste et des rails linéaires personnalisés. Cette configuration garantit zéro pas sauté et un alignement parfait des lignes, même lors de l'exécution de fichiers contenant des centaines de milliers de chemins vectoriels complexes pendant la nuit.
Q3 : Comment le flux de travail « SVG vers dessin G-code sur table à plat » s’intègre-t-il aux logiciels standards de l’industrie tels qu’AutoCAD, Rhino et Revit ?

Réponse : L'intégration est transparente et ne nécessite aucun changement dans votre chaîne d'ingénierie. Une fois vos schémas finalisés dans AutoCAD, Rhino, Revit ou SolidWorks, il vous suffit d'exporter les calques de mise en page actifs au format vectoriel standard .dxf ou .svg. Le logiciel UUNA TEK lit ces tableaux de chemins natifs, optimise la séquence des mouvements de levée et d'abaissement du stylo pour éliminer la latence de déplacement, et transmet les coordonnées brutes G-code directement à la machine via WiFi, USB ou carte SD pour une exécution autonome.
Q4 : Comment la machine gère-t-elle les tracés vectoriels multi-couches nécessitant des épaisseurs de ligne ou des types de stylo différents ?

Réponse : Le système prend en charge la cartographie de chemins multi-couches. Dans votre logiciel de CAO, vous organisez différentes structures de lignes (par exemple, lignes médianes, lignes cachées, vecteurs de coupe) en couches colorées distinctes. Lors de l’exportation vers notre écosystème de contrôleur, vous pouvez attribuer des profils de vitesse uniques, des pressions de stylo abaissé et des invites de pause pour chaque couche. Le porte-stylo à double tampon permet des échanges rapides de stylos techniques (jusqu’à 17,5 mm de largeur d’outil), permettant aux opérateurs d’exécuter séquentiellement des schémas complexes de plans avec plusieurs épaisseurs de traits.

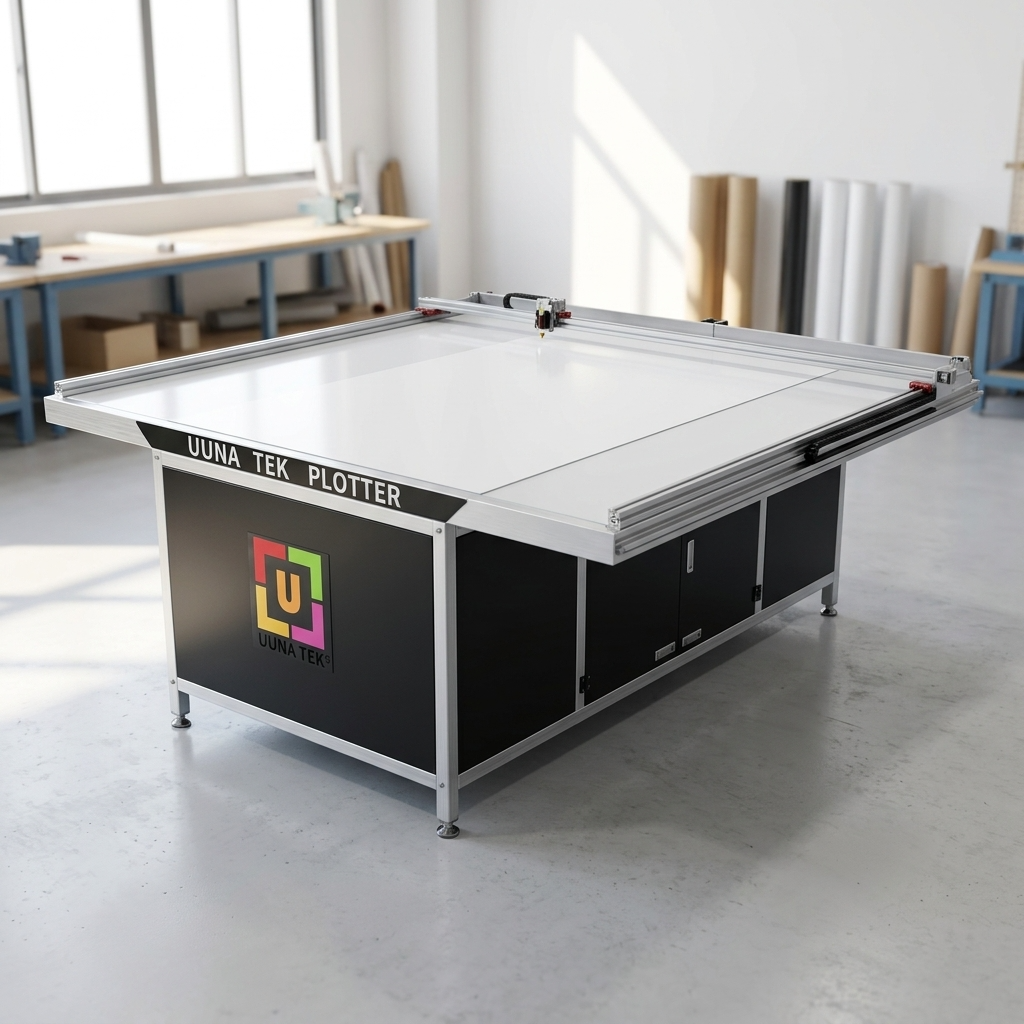

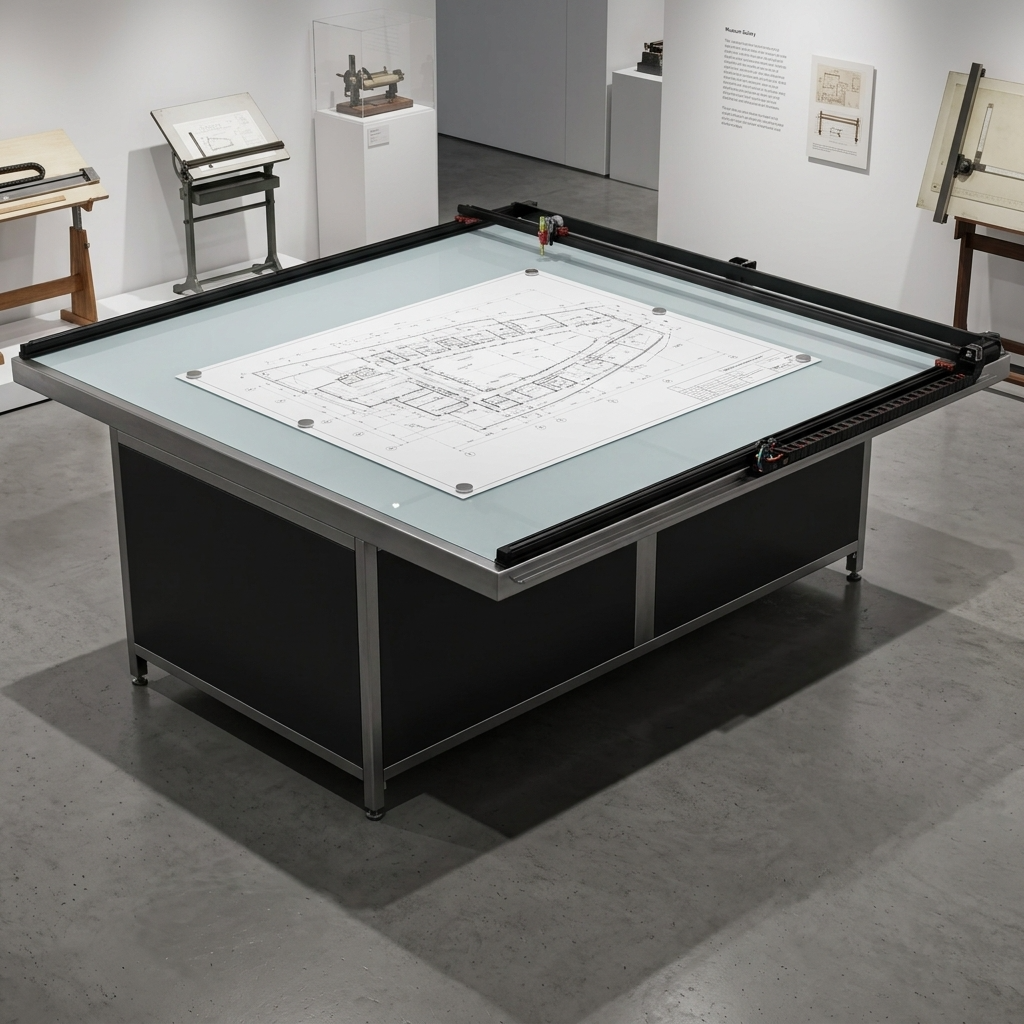

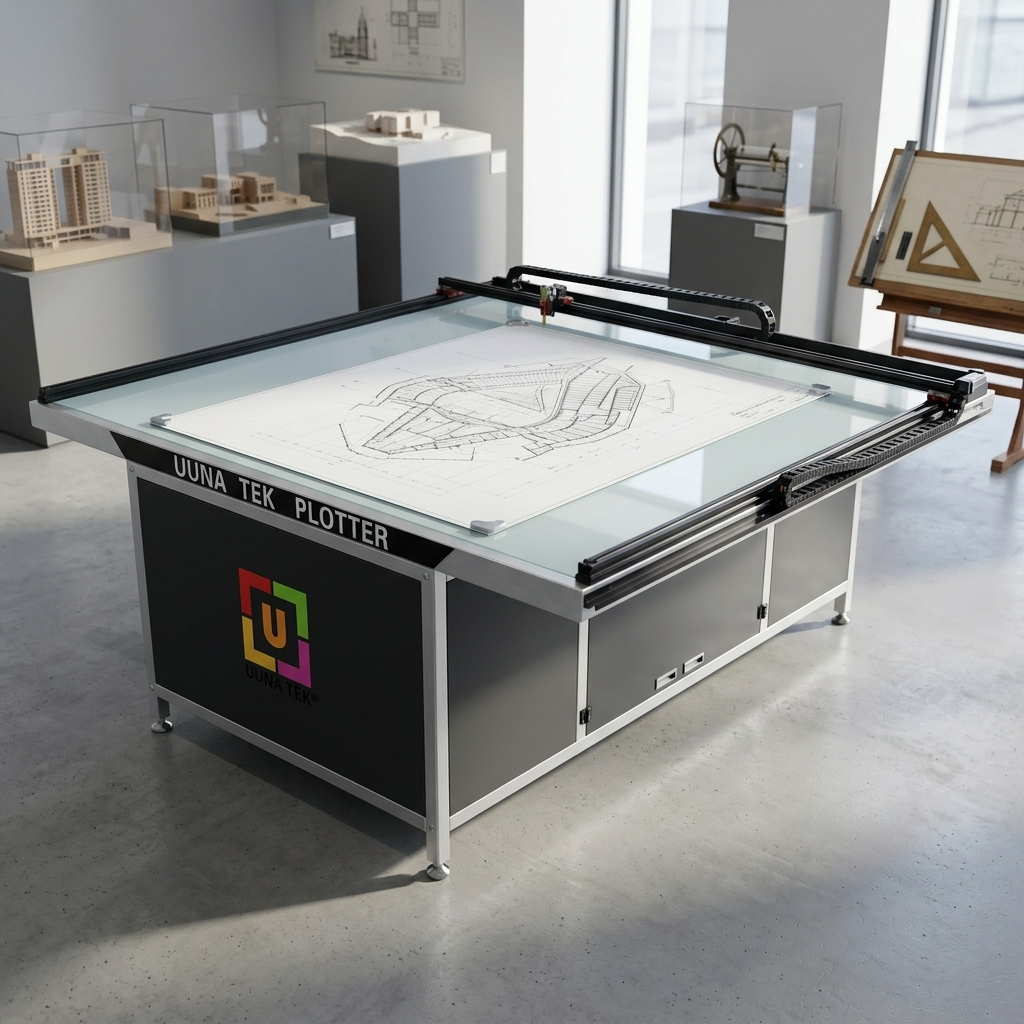

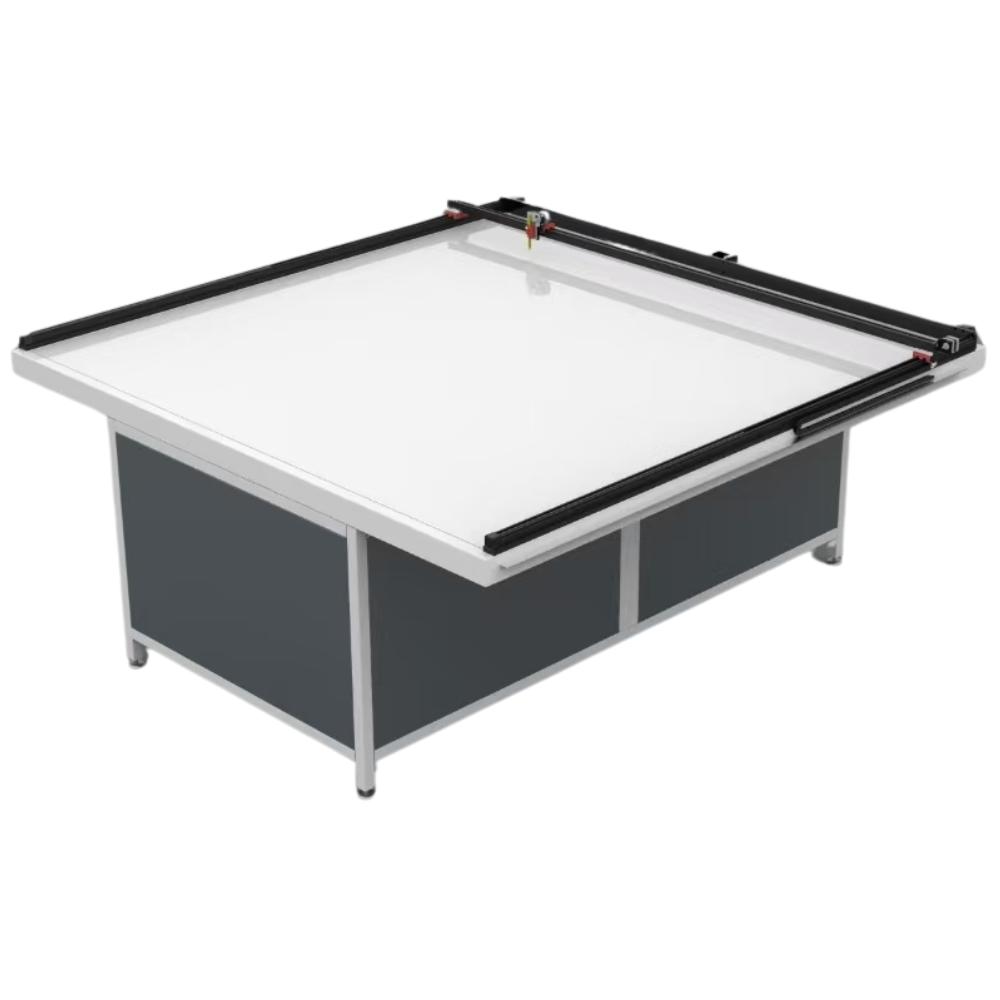

Q5 : Le format méga flatbed 2x1,25M ou 2x2M est-il suffisamment stable pour éviter un affaissement structurel sur une portée aussi large ?

Réponse : La rigidité mécanique absolue était notre priorité pour les modèles surdimensionnés. Les plaques métalliques traditionnelles ou les plateaux en acrylique fléchissent sous la contrainte structurelle, compromettant la précision du dessin. Pour y remédier, les postes de travail à portique UUNA TEK 3.0 2X1.25M et 2X2M sont renforcés par une plaque de base en verre trempé durci de 8 mm ultra-stable. Ce substrat lourd élimine totalement la déformation mécanique, maintenant un plan parfaitement plat et garantissant une tolérance d’erreur constante de ±0,1 mm sur la vaste surface de travail de 4 mètres carrés.
Q6 : Le UUNA TEK 3.0 peut-il tracer sur des substrats épais et rigides pour le prototypage d'emballages et le traçage de moules de découpe industriels ?

Réponse : Oui. Contrairement aux traceurs à alimentation par rouleau limités au papier fin, notre architecture à plat offre un dégagement physique massif de 30 mm, extensible jusqu'à 40 mm grâce à une personnalisation en usine. Ce chariot à charge lourde peut facilement accueillir des substrats rigides, y compris le carton ondulé, le carton épais, le carton gris et les feuilles composites. Il est largement utilisé par les laboratoires de production d'emballages pour tracer des lignes de découpe à l'échelle 1:1, des indicateurs de pliage et des prototypes de boîtes avant de s'engager dans des matrices mécaniques coûteuses.
Q7 : Notre studio nécessite un environnement calme. Quelle est l'empreinte acoustique réelle du UUNA TEK 3.0 lors des pics de production ?

Réponse : Malgré son châssis industriel robuste et ses moteurs pas à pas à couple élevé, l'UUNA TEK 3.0 est entièrement prêt pour le bureau. En utilisant des crémaillères en plastique technique auto-lubrifiantes remplaçables et des rails de guidage silencieux en aluminium moulé, le niveau sonore opérationnel est strictement contrôlé en dessous de 60 dB (légèrement plus élevé à 65 dB pour la variante à double entraînement 2x2M). Il fonctionne discrètement en arrière-plan sans perturber les bureaux d’ingénierie, les studios de design ou les laboratoires de recherche académique.
Q8 : La machine nécessite-t-elle une connexion constante à un réseau informatique local pendant les cycles de traçage intensifs ?

Réponse : Non. Pour garantir la stabilité opérationnelle et éviter les échecs de tâches causés par des plantages du système d’exploitation ou des coupures réseau, l’UUNA TEK 3.0 dispose d’un fonctionnement asynchrone hors ligne complet. Les ingénieurs peuvent transférer les actifs structurels via un WiFi local sécurisé ou charger directement les fichiers G-code compilés sur une carte mémoire SD standard. Une fois la tâche lancée via l’interface du contrôleur hors ligne, la machine fonctionne de manière autonome en tant que robot de dessin indépendant, libérant ainsi les ordinateurs de la station de travail pour des tâches de conception actives.
Q9 : Quelle est la véritable expérience de configuration prête à l'emploi ? Faut-il un technicien sur site pour l'étalonnage mécanique ?

Réponse : La série UUNA TEK 3.0 représente une véritable solution clé en main B2B. Contrairement aux kits de dessin à faire soi-même ou aux machines CNC complexes disponibles sur le marché, nos systèmes sont 100 % préassemblés et calibrés en usine avant expédition. Enfermée dans des caisses industrielles en bois robustes pour protéger l’alignement des axes pendant le transport, la machine ne nécessite aucune installation. Les utilisateurs n’ont qu’à déballer, fixer le système à leur surface de dessin, l’allumer, et commencer immédiatement la production.
Q10 : Quelles sont les exigences d'entretien à long terme et les coûts d'usure pour les achats d'entreprise ?

Réponse : Le système est conçu selon un paradigme modulaire et à faible entretien afin de minimiser le coût total de possession (TCO). Il n’y a pas de cartouches d’encre propriétaires, de tubes laser coûteux ni de têtes d’impression délicates qui s’encrassent. Les seules pièces consommables sont des stylos de traçage standard. Les rails mécaniques structurels utilisent des glissières de haute précision fermées, nécessitant seulement un léger essuyage et une lubrification générique tous les quelques mois, même sous des cycles de production intensifs 7j/7 et 24h/24. Tous les composants mécaniques (comme les courroies et les tendeurs synchrones) sont exposés de manière modulaire pour des contrôles de diagnostic rapides sans outil et un remplacement simple des pièces.
