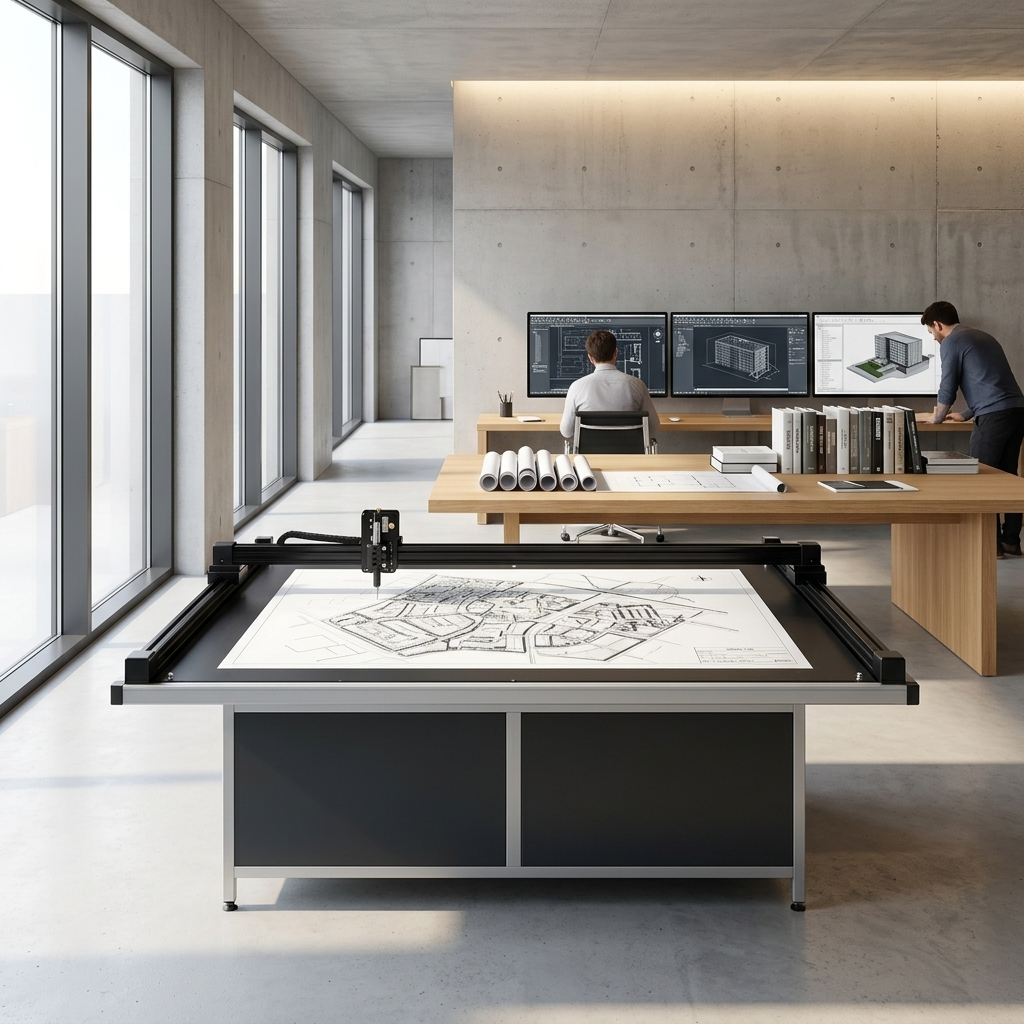

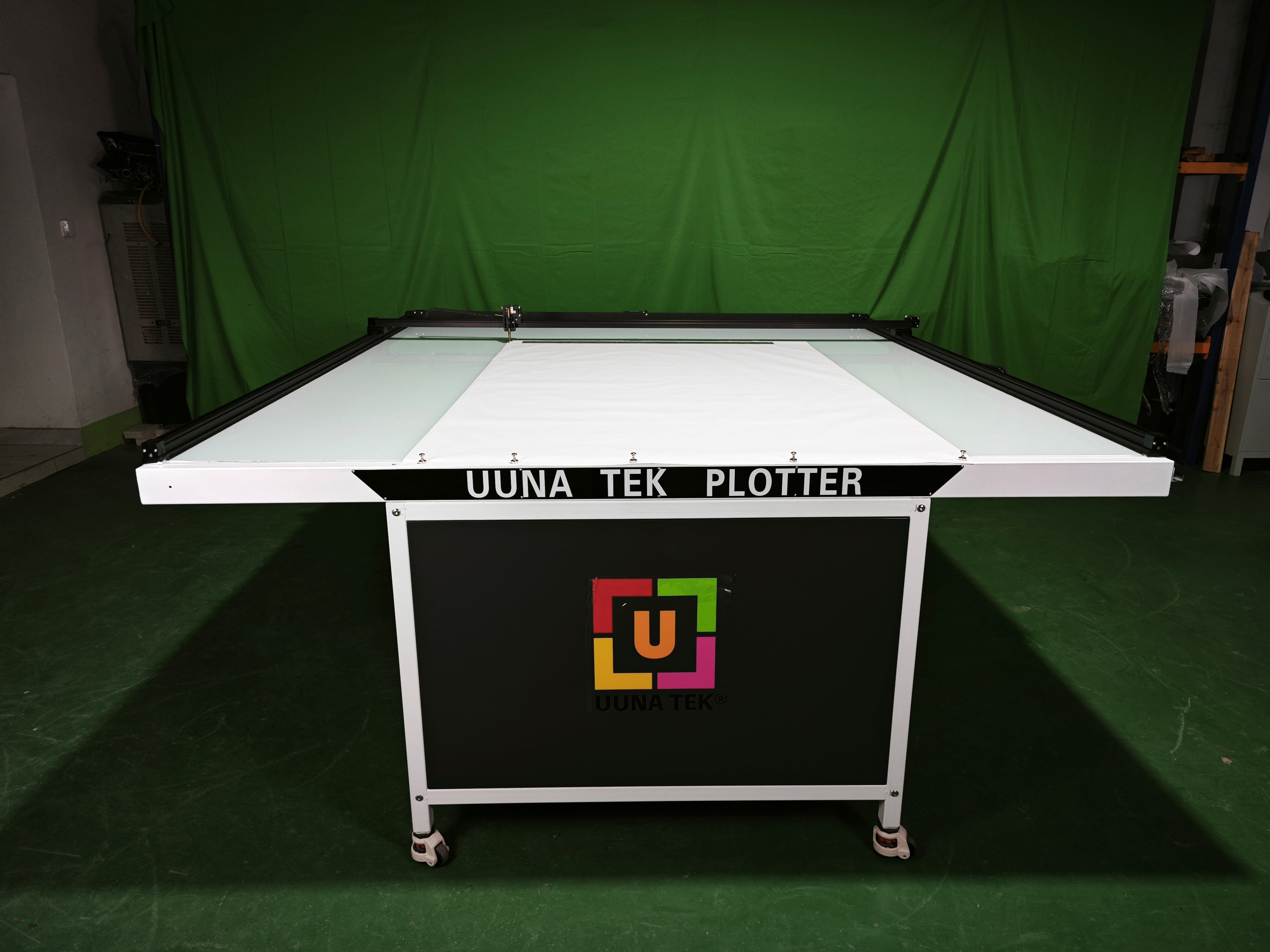

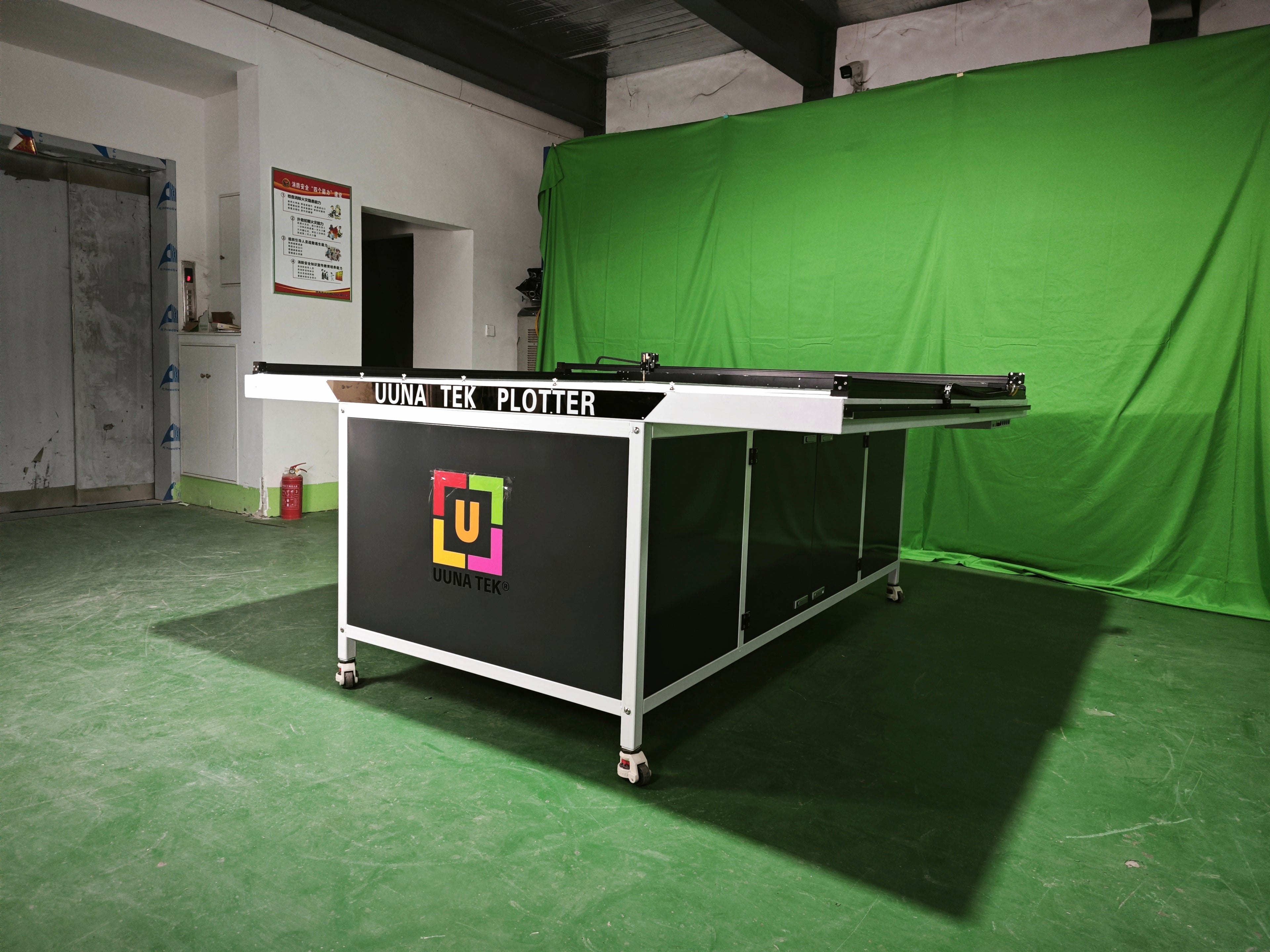

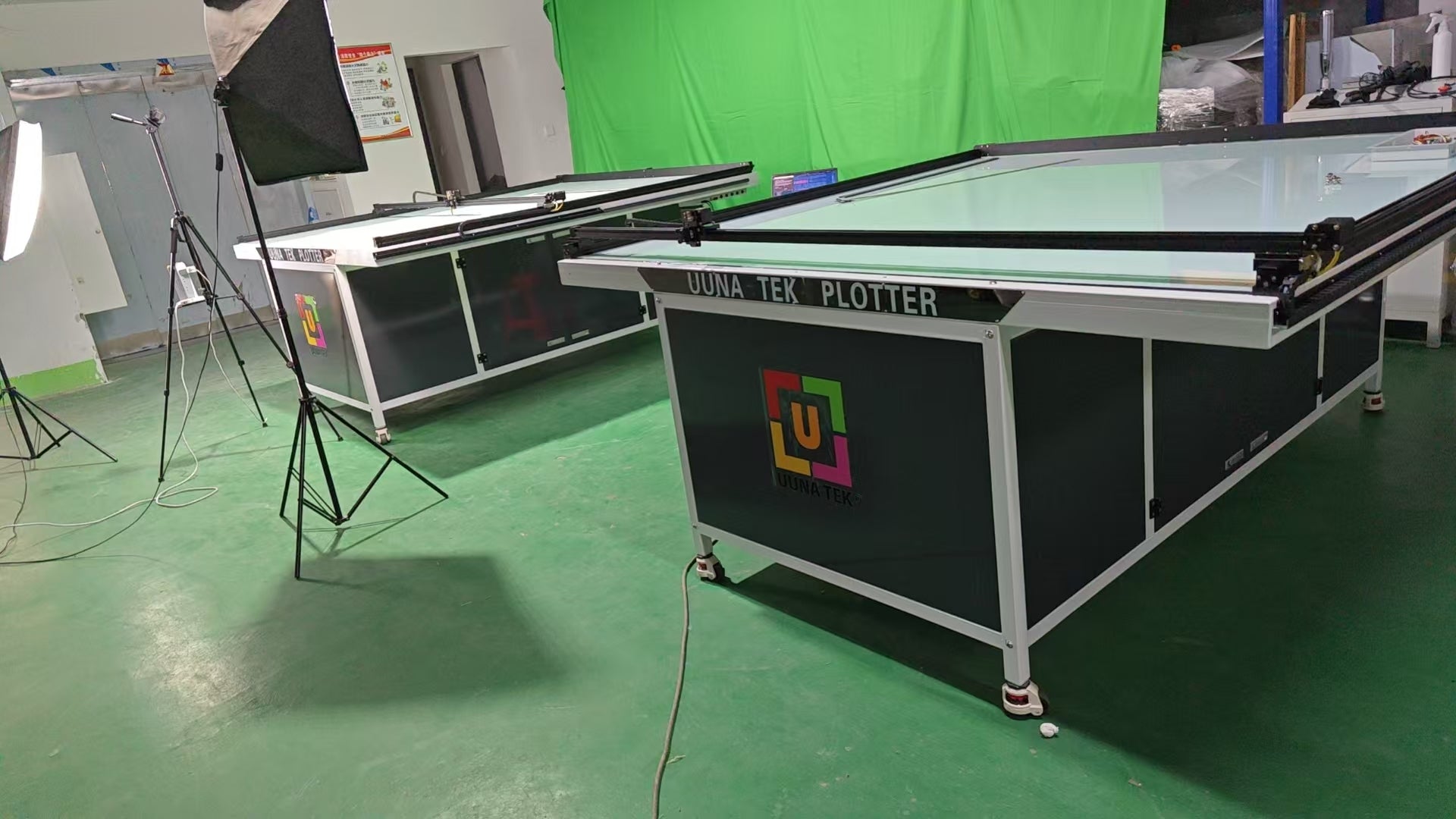

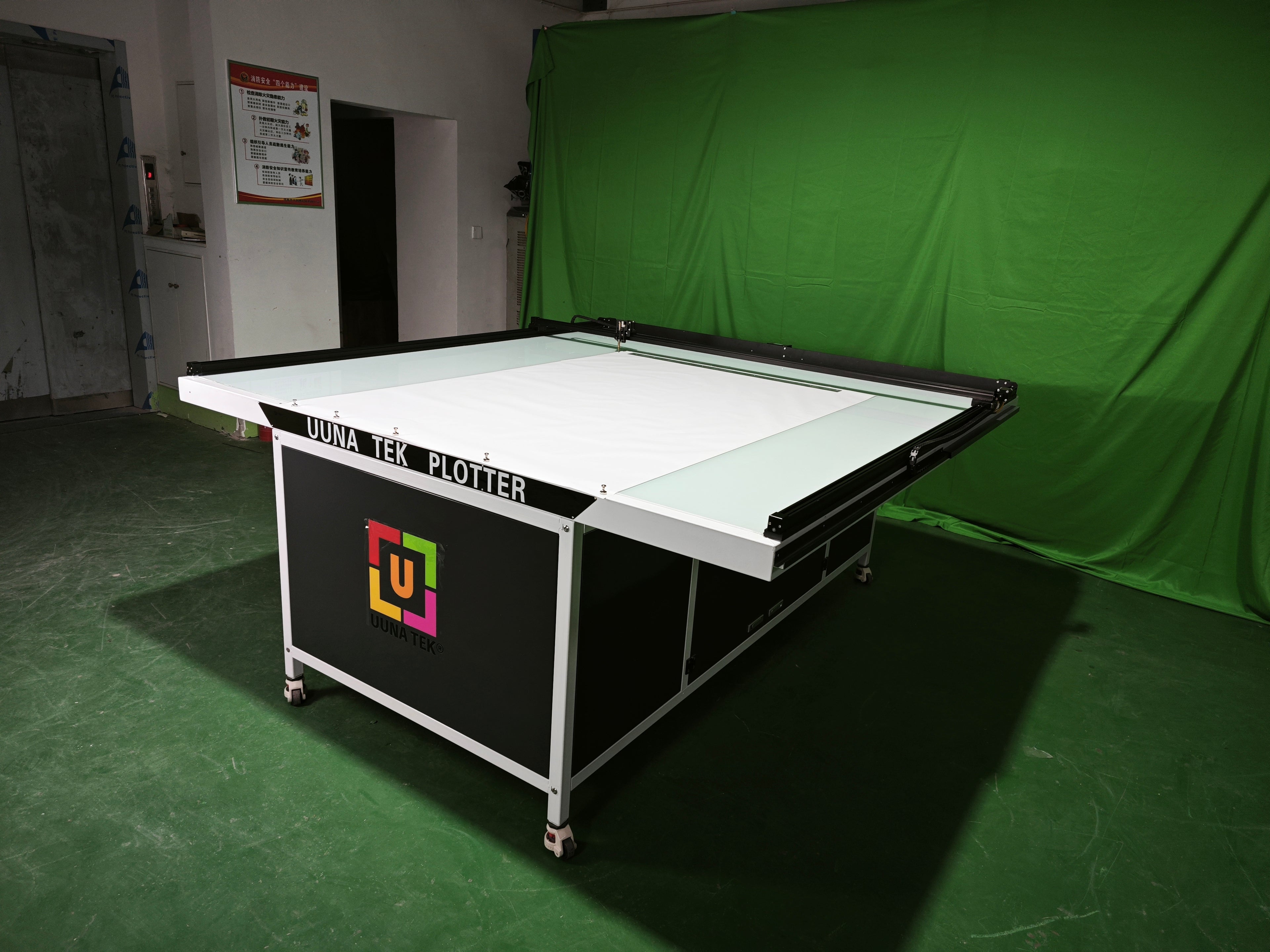

UUNA TEK 3.0 (2x1,25M / 2x2M) Traceur industriel à stylo préassemblé & table à dessin robuste pour plans architecturaux, DAO et prototypage de découpe d'emballages (WiFi & carte SD)
2X1,25M / US
€5.979,95 EUR
Prix soldé
€5.979,95 EUR
Prix régulier
Passer aux informations sur le produit
UUNA TEK 3.0 (2x1,25M / 2x2M) Traceur industriel à stylo préassemblé & table à dessin robuste pour plans architecturaux, DAO et prototypage de découpe d'emballages (WiFi & carte SD)
€5.979,95 EUR
Prix soldé
€5.979,95 EUR
Prix régulier
Frais de livraison calculés lors du paiement.

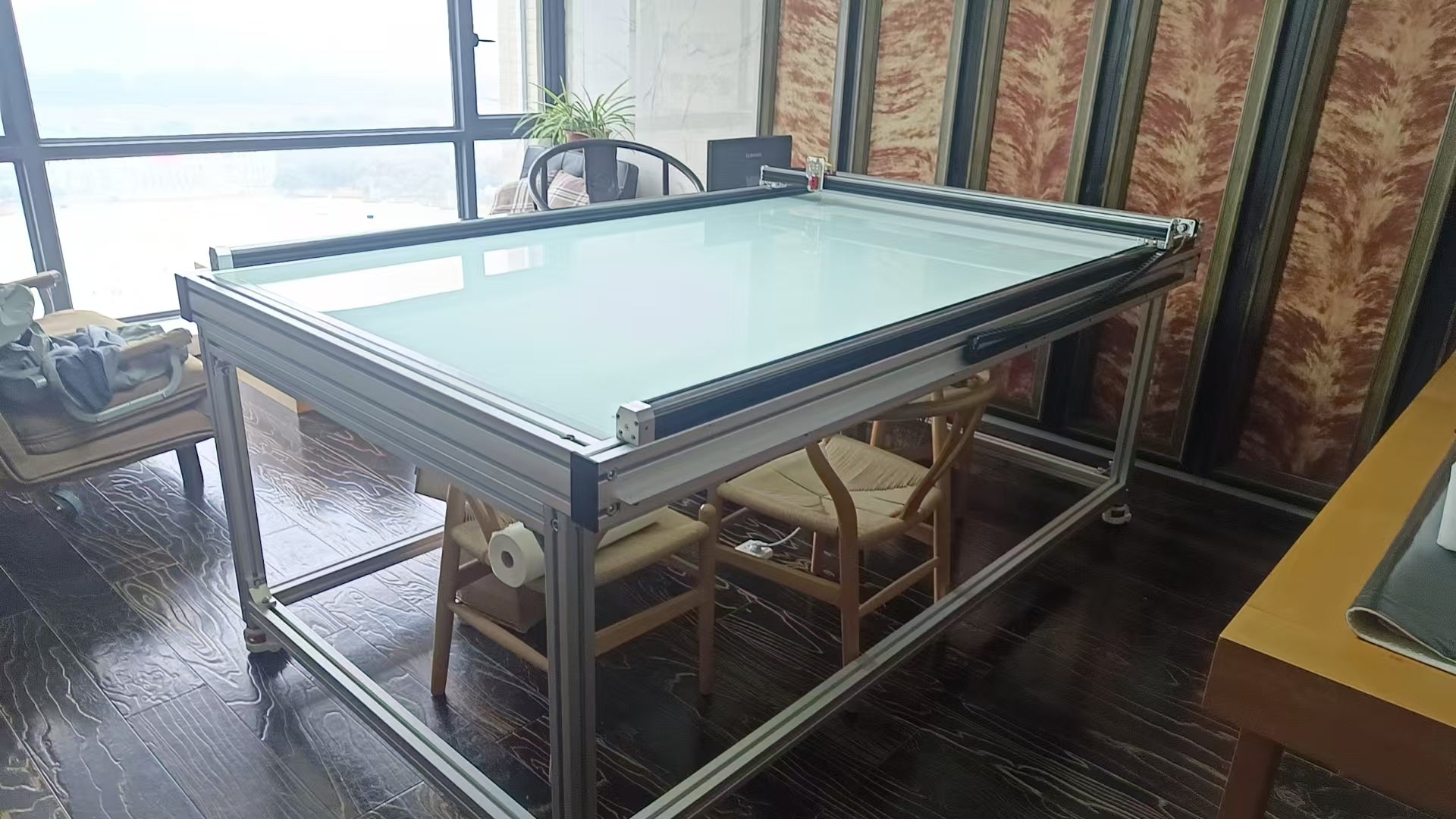

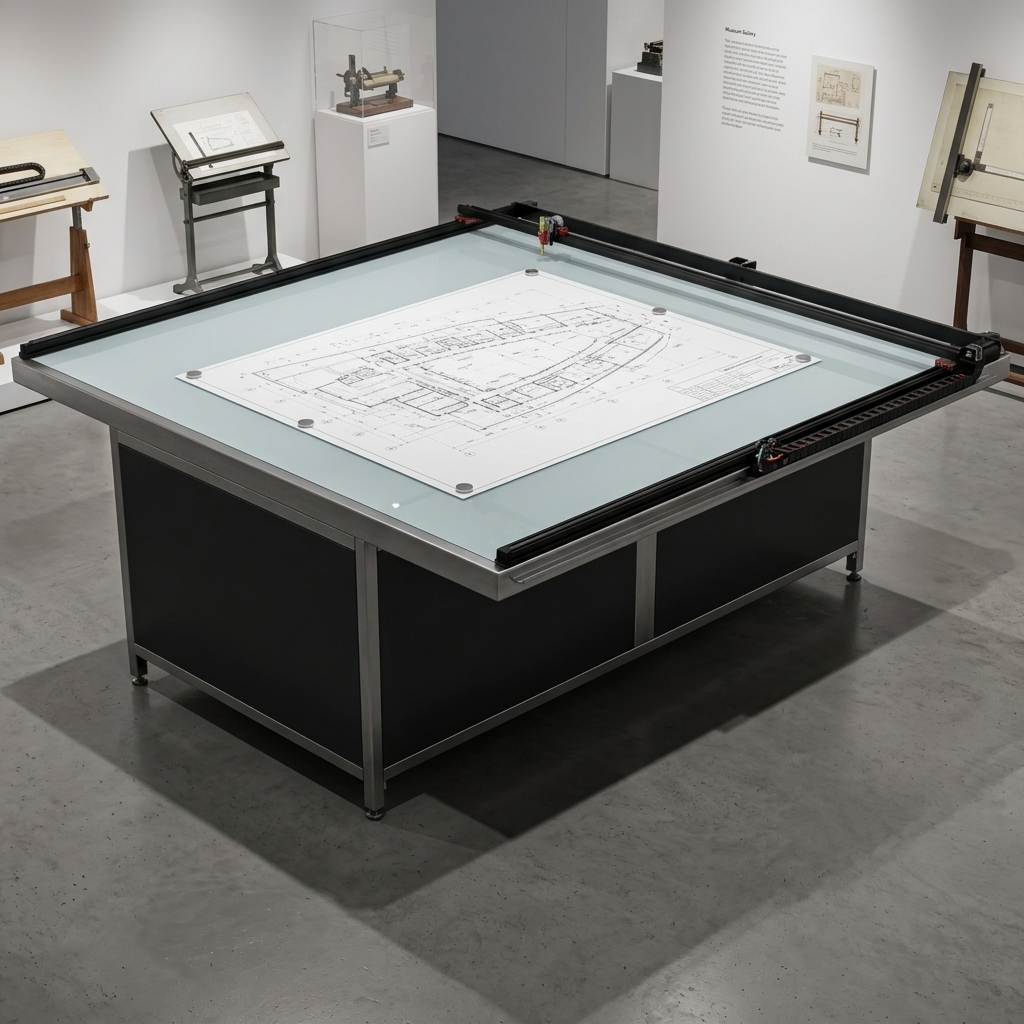

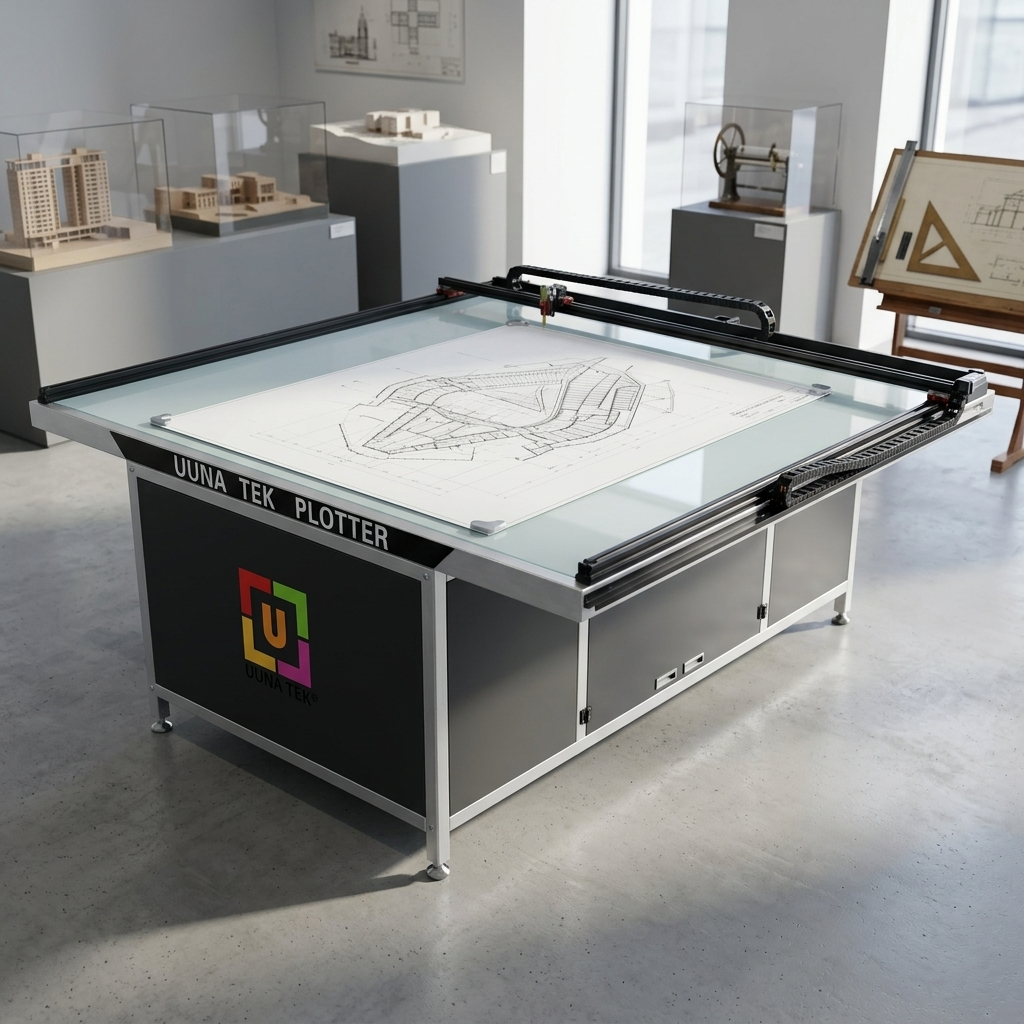

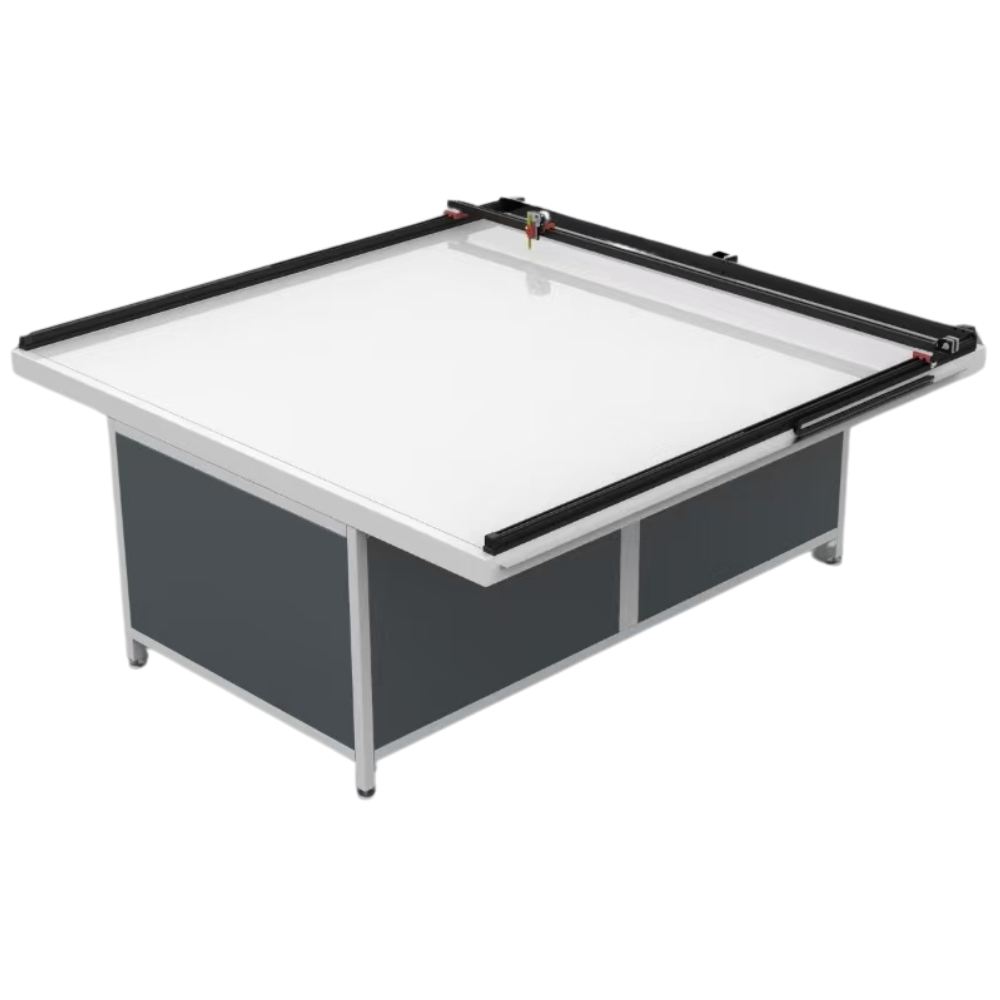

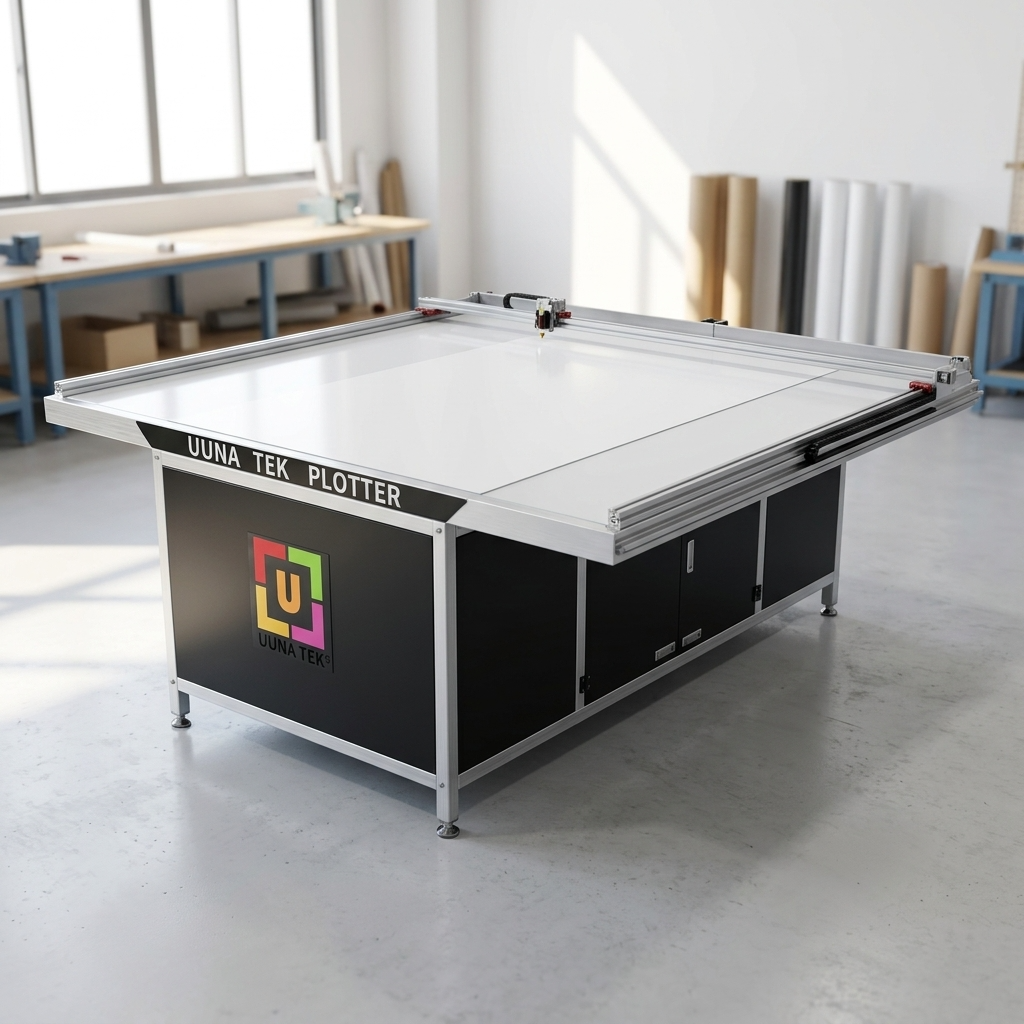

La UUNA TEK 3.0 Table à Dessin Industrielle Tout-en-Un Préassemblée & Traceur de Précision Élevée est une solution de qualité professionnelle conçue spécifiquement pour le dessin architectural rigoureux, les schémas d'ingénierie précis et le prototypage exact d'emballages industriels.
Éliminant les limites des imprimantes standard, ce système robuste prend en charge des sorties grand format allant de 2x1,25 mètres jusqu'à 2x2 mètres, en faisant l'outil ultime pour une production fluide de plans et la vérification de moules de découpe à l'échelle 1:1. Construit comme un char avec un cadre en acier au carbone Q235 et alliage d'aluminium, il offre une répétabilité implacable de ±0,1 mm sur de grandes étendues.
Livré entièrement assemblé dans une caisse robuste et prêt à être intégré directement dans votre flux de travail professionnel, l'UUNA TEK 3.0 optimise votre chaîne de conception à prototype avec une précision mécanique absolue, un faible niveau sonore (<60dB) et une connectivité fiable double (WiFi & carte SD).
1. Précision d'ingénierie absolue (jusqu'à ±0,02 mm)

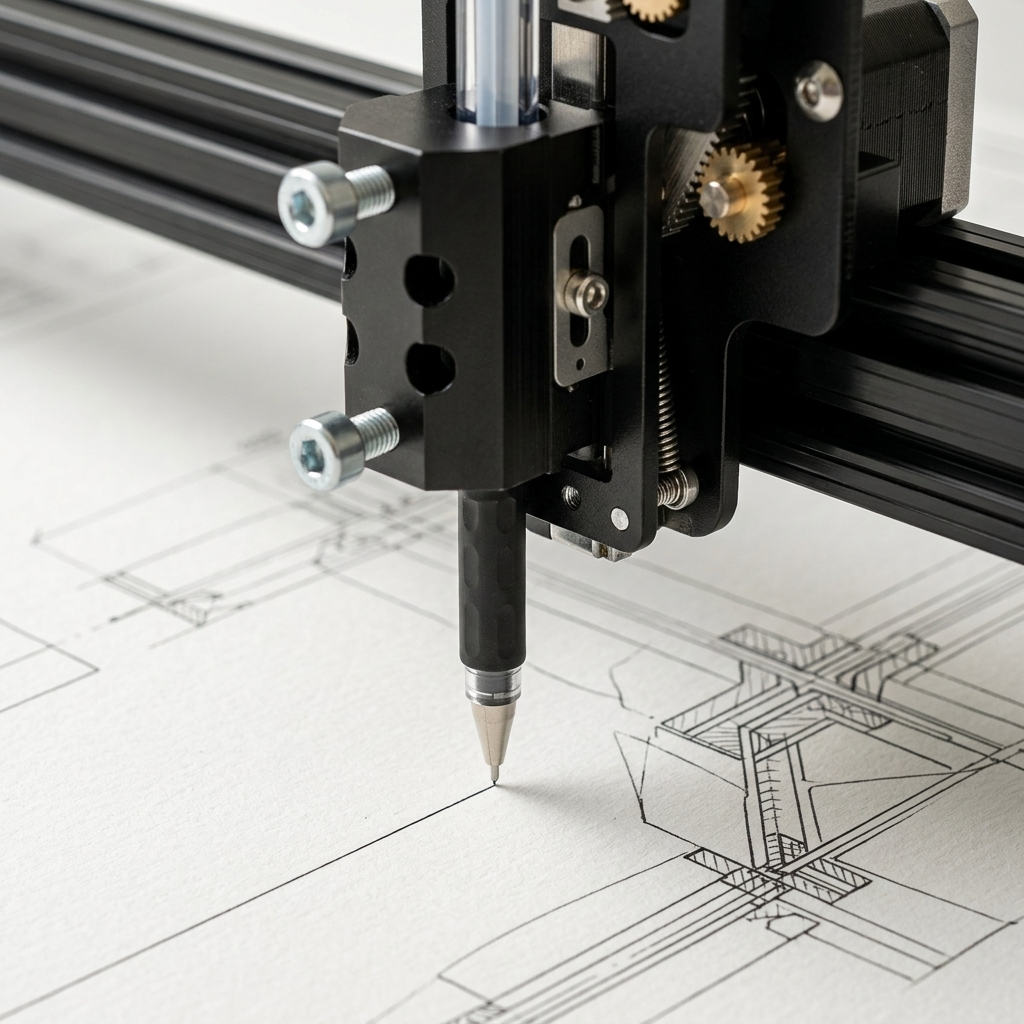

Conçu pour une conformité industrielle stricte, le UUNA TEK 3.0 est équipé d’un moteur pas à pas sur l’axe Z avec un mécanisme à crémaillère et pignon à entraînement direct, offrant une précision de positionnement répétée jusqu’à ±0,02 mm. Associé à un porte-stylo adaptatif à double tampon et ressort, ainsi qu’à un tendeur de courroie synchrone réglable, il traduit parfaitement des plans CAO complexes et des dimensions structurelles de découpe précises en lignes vectorielles nettes et haute fidélité, sans aucun décalage de ligne, même sur des matériaux micro-déformés ou irréguliers.
2. Zone de travail massive et continue de 2 mètres
Éliminez les contraintes physiques et les erreurs d’échelle des traceurs de bureau traditionnels A3/A0. Offrant de vastes surfaces de travail continues de 2x1,25M jusqu’à 2x2M (et personnalisables jusqu’à 4x2M), il permet aux architectes, urbanistes et designers d’emballages de produire des plans structurels à l’échelle 1:1 et d’énormes mises en page en carton ondulé en un seul passage fluide—supprimant totalement le besoin de découpage et de collage manuels fastidieux.
3. Fiabilité de qualité industrielle « construite comme un tank »
Conçu pour des environnements commerciaux rigoureux à haute fréquence, le châssis combine un cadre robuste en acier au carbone Q235 et alliage d'aluminium avec une plaque de base en verre trempé de 8 mm ultra-stable sur les modèles plus grands afin d’éliminer complètement la résonance mécanique. Équipée d’un système professionnel de gestion des câbles à chaîne porte-câbles capable de supporter jusqu’à 15 millions de flexions, cette machine est conçue pour résister aux exigences de production intensives 7 jours sur 7 dans les instituts de dessin et les ateliers de prototypage très actifs.
4. Intégration de flux de travail clé en main sans assemblage
Minimisez les temps d'arrêt opérationnels grâce à un système 100 % préassemblé et calibré en usine, livré en caisse de manière sécurisée et prêt à être déployé dès la sortie de la boîte. Doté d'un design à grande hauteur sous table qui accepte des épaisseurs de matériaux jusqu'à 40 mm (idéal pour les panneaux de particules lourds, les panneaux en mousse et les pièces structurelles), il s'intègre parfaitement à votre installation actuelle. La double connectivité via WiFi et carte SD permet un traçage sans fil ou totalement autonome en mode asynchrone, libérant complètement les postes de travail principaux de votre équipe.
5. Optimisation de la vitesse à quatre niveaux avec fonctionnement silencieux (<60dB)
Alimenté par une carte GRBL et des moteurs pas à pas à couple élevé, le système propose 4 profils mécaniques optimisés — y compris un mode haute vitesse fulgurante (jusqu’à 20 000 mm/min) pour une vérification rapide et un mode courbe/dessin dédié (12 000 mm/min) qui modère l’accélération afin de maintenir une précision géométrique parfaite sur les lignes de pliage et arcs étroits de découpe. Construit avec des rails silencieux en aluminium moulé sur mesure et des crémaillères en plastique technique auto-lubrifiant, il maintient le bruit opérationnel en dessous de 60 dB, s’intégrant parfaitement dans des studios d’architecture calmes sans perturber la concentration professionnelle.
6. Compatibilité transparente entre plateformes et logiciels industriels
Entièrement compatible avec Windows et macOS, le traceur interprète nativement le G-Code universel et les protocoles de port série Uart. Il s'interface parfaitement avec des outils avancés d'ingénierie et de vectorisation tels que Inkscape, UGS et LightBurn, acceptant des formats standards de l'industrie incluant DXF, SVG et PDF. Vos équipes de conception et d'ingénierie peuvent exporter directement depuis leurs flux de travail CAO préférés sans modifier leurs habitudes d'exportation de fichiers.
UUNA TEK 3.0 (Large Format) – Technical Specifications
🧱 Frame & Structure
| Frame Materials | Q235 carbon steel + aluminum alloy (Oxidized and polished premium surfaces) |
| Structure | Industrial-grade rigid frame, preassembled all-in-one design (No installation required) |
| Motion System | Direct-drive Z-axis rack and pinion, cast aluminum silent rails, CNC-customized high-precision sliders, and synchronous belt tensioner |

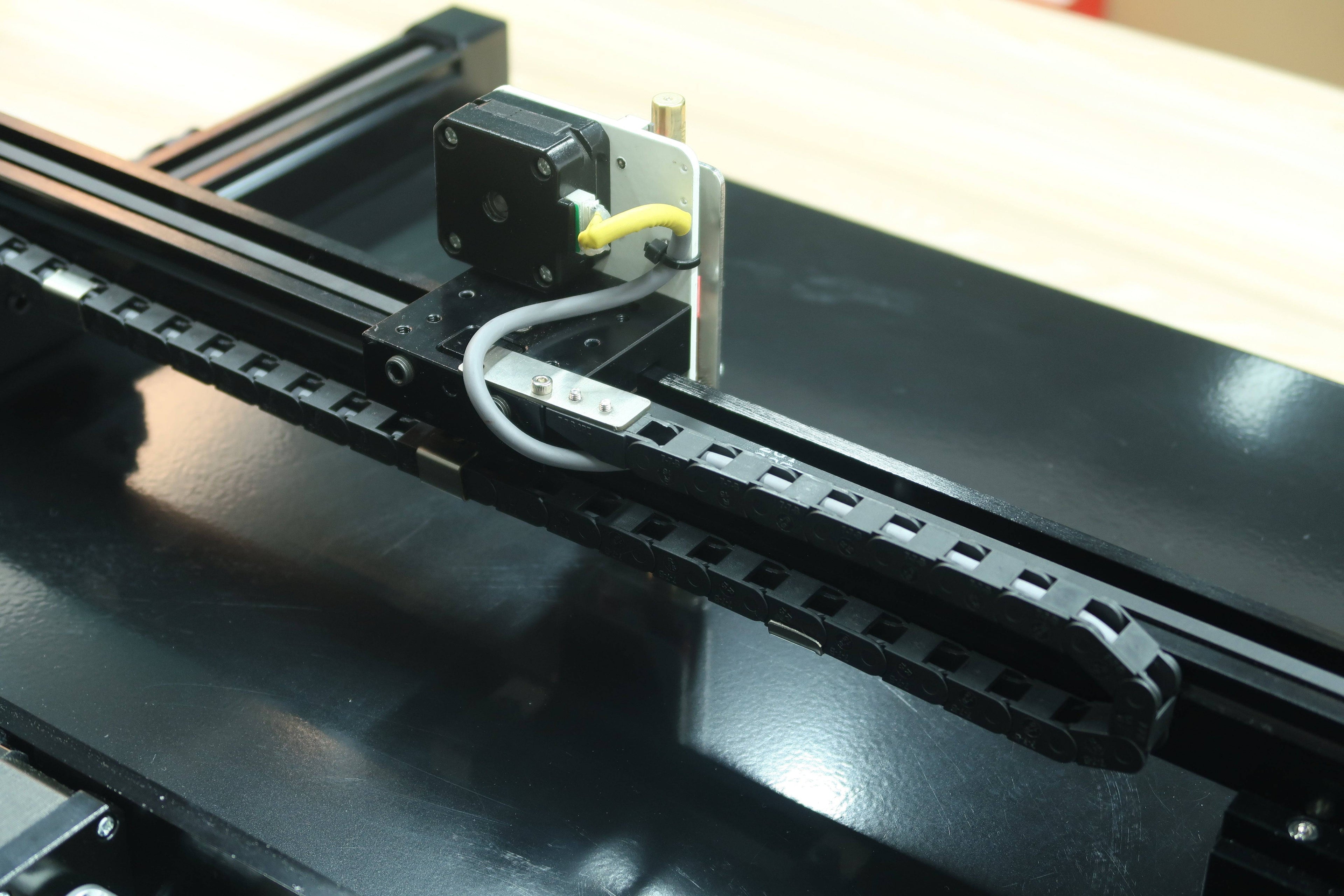

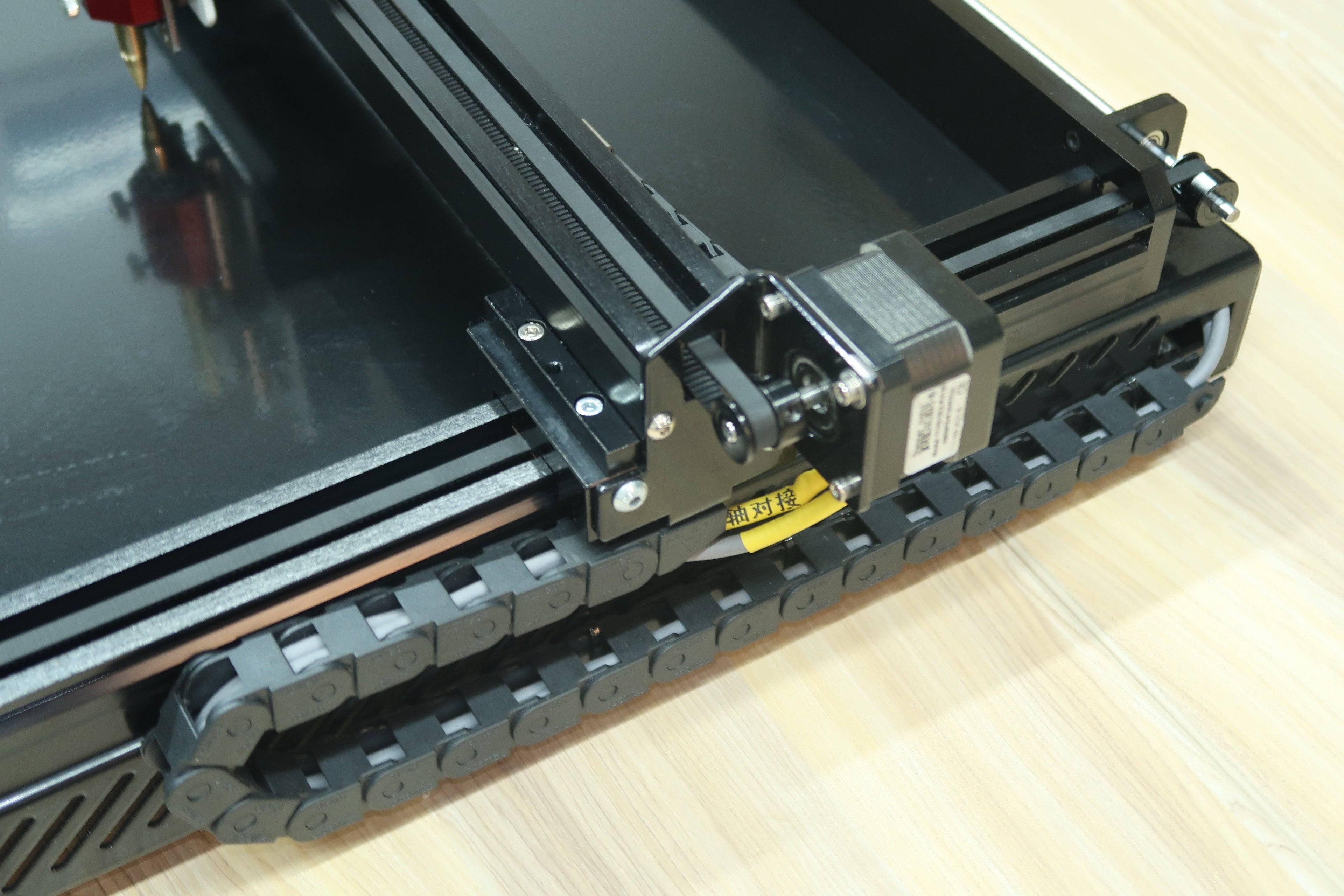

| Cable Management | Heavy-duty drag chain routing (withstands up to 15 million bends) |
| Acoustic Level | Low noise, less than 60dB (Equipped with replaceable self-lubricating engineering plastic racks) |
🧠 Control System
| Motherboard | GRBL-Board |
| G-code Support | Yes (Serial port UART protocol) |

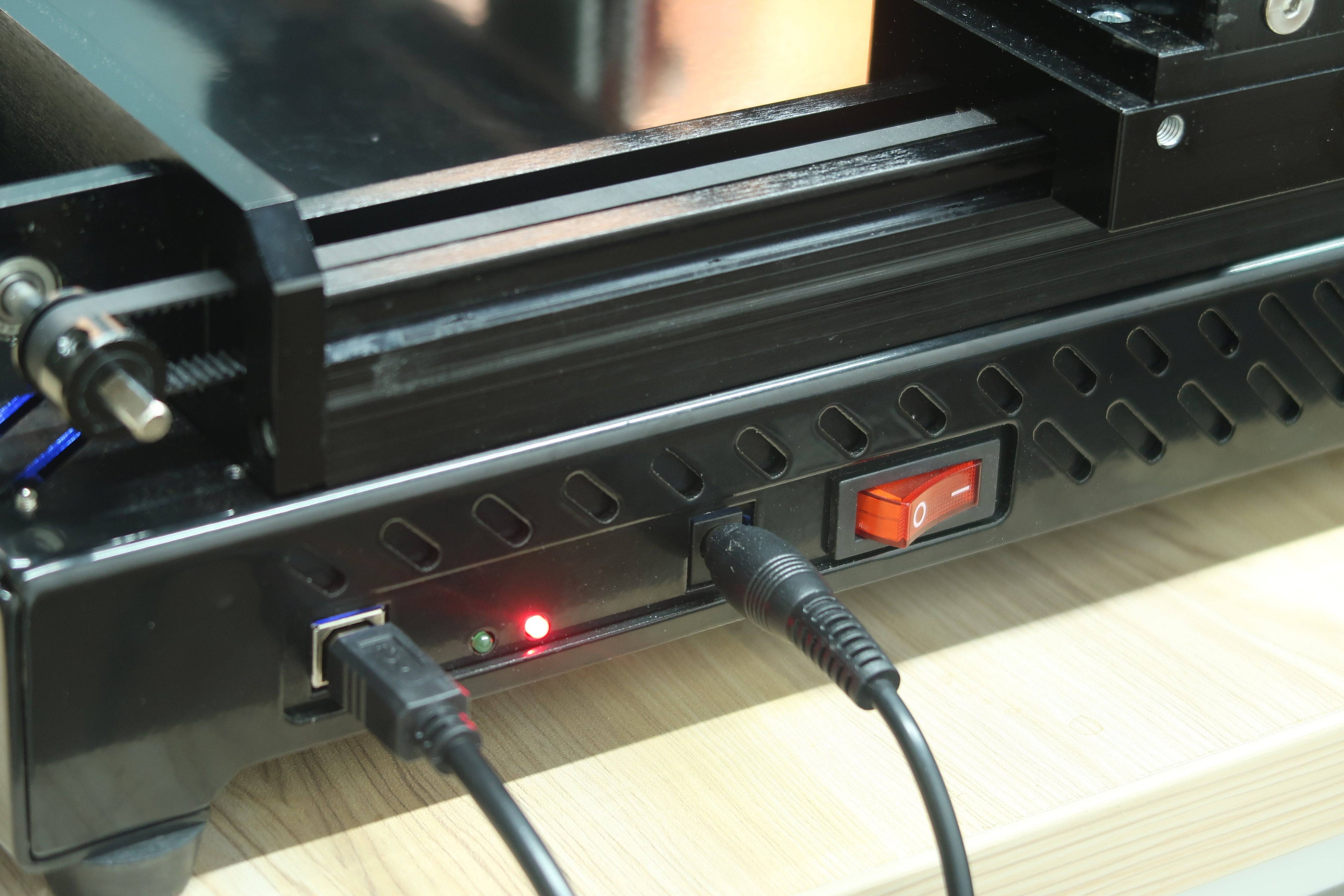

| Connectivity | USB Cable + WiFi Module Option + SD Memory Card (Supports offline standalone mode) |
⚡ Electrical Specifications
| Rated Voltage | DC 12V – DC 24V |
| Power Adapter Input | AC 110V – AC 230V |
| Power Adapter Output | DC 12V (12V 3A / 24V 2A) |
| Rated Power | 20W |
🎯 Precision & Performance
| Large Format Accuracy | ±0.1 mm |
| Pen Angle Flexibility | 0° – 90° adjustable support |
| Pen Holder Compatibility | Dual-buffer pen holder, supports any technical pen tool within 17.5mm width |
| Max Material Thickness | 30 mm (up to 40 mm with factory modification) |
📐 Industrial Working Area
| 2X1.25M Format Area | 2000 × 1250 mm (78.7 × 49.2 inch) |
| 2X2M Format Area | 2000 × 2000 mm (78.7 × 78.7 inch) |
| Custom Oversized Formats | Customizable up to 4000 × 2000 mm (4X2M) |
📦 Packaging & Shipping
| Logistics Protection | Shipped securely in professional, heavy-duty industrial protective wooden crate packaging to prevent mechanical misalignment during transit. |
🚀 Kinematic Speed Profiles
| Operation Profile | Max Moving Speed (mm/min) | Max Acceleration (mm/s²) |
|---|---|---|
| 1. High-Speed Mode (Drafting Verification) | X: 20000 | Y: 20000 | Z: 20000 | X: 6000 | Y: 2000 | Z: 4000 |
| 2. Standard Mode (Default Production) | X: 15000 | Y: 15000 | Z: 8000 | X: 2000 | Y: 2000 | Z: 2000 |
| 3. Drawing Mode (High Arc/Diecut Accuracy) | X: 12000 | Y: 12000 | Z: 12000 | X: 500 | Y: 500 | Z: 2000 |
| 4. Silence Mode (Acoustic Sensitive Space) | X: 10000 | Y: 10000 | Z: 8000 | X: 1000 | Y: 1000 | Z: 1000 |
💻 Software & Formats
| Recommended Software | UUNA TEK 3.0 Custom Software (Supports free font inputs & geometric deformations) |
| Industrial Software Compatibility | Inkscape, UGS (Universal Gcode Sender), LightBurn, LaserGRBL |
| Vector & Graphic Inputs | SVG, DXF, PDF, JPG, PNG, BMP |
| OS Environment | Windows and macOS Fully Supported |
⚙️ Motor System
| X Axis | 42 stepper motor |
| Y Axis | 42 / 57 high-torque stepper motor |
| Z Axis | 42 stepper motor |
| Environmental Limits | Operating Temperature Range: -20°C to 55°C ; Customizable limit switches supported |
🧱 Base Plate Material & Structural Substrate
| • Heavy Industrial Large Formats (2X1.25M, 2X2M, and above): Upgraded to an ultra-stable, heavy-duty 8mm tempered glass base plate by default to eliminate mechanical deflection and ensure perfect zero-gap alignment across the massive working area. |
📦 Standard Commercial Package Inclusions
|
UUNA TEK 3.0 Industrial Pen Plotter Machine × 1 Accessory Kit × 1 (Includes: 1X power adapter set, 1X professional data cable, 1X acrylic auxiliary regulator calibration board) |
Questions fréquemment posées
1. Cela peut-il remplacer les imprimantes CAO pour les dessins architecturaux ?
Oui. Il est largement utilisé comme outil de sortie vectorielle pour les dessins CAO (flux de travail SVG/DXF).
Cependant, il ne « imprime pas comme une imprimante à jet d’encre » — il crée des dessins linéaires physiques, que de nombreux architectes préfèrent pour les présentations, les planches de concepts et les expositions.
2. La précision est-elle suffisante pour les dessins techniques et les plans d'ingénierie ?
Oui. Il prend en charge une précision de positionnement répétée jusqu'à ±0,02 mm (plage A3–A2).
Cela est suffisant pour :
- travaux de dessin architectural
- dessins mécaniques
- schémas
- reproduction d'œuvres d'art de précision
3. Peut-il gérer des plans architecturaux grand format (A1 / A0) ?
Oui. Il prend en charge :
- A3 / A2 / A1 / A0
- tailles personnalisées jusqu'à 4×2m
Cela est particulièrement utile pour :
- plans de chantier
- panneaux d'exposition
- grands tracés de présentation
4. Est-il compatible avec AutoCAD, Rhino, Illustrator ou Revit ?
Indirectement oui. Cela fonctionne via des formats vectoriels exportés :
- SVG (recommandé)
- DXF (via conversion)
- PDF (basé sur le vecteur)
Flux de travail typique :
Logiciel CAO → exportation SVG/DXF → logiciel de traceur → dessin
5. Combien de temps prend un dessin complet A1 ou A0 ?
Dépend de la complexité :
- dessin au trait simple : 30 à 90 minutes
- plan architectural détaillé : 2 à 8 heures
- œuvre très dense : plus de 10 heures
Les utilisateurs de Reddit mentionnent souvent que c’est plus lent que les imprimantes mais apprécié pour la qualité esthétique.
6. Prend-il en charge la pression du stylet ou différentes épaisseurs de ligne ?
Oui, indirectement :
- prise en charge de plusieurs tailles de stylo
- hauteur de l'axe Z réglable (contrôle d'angle de 0 à 90°)
- la pression est mécanique (pas de simulation de pression numérique)
La variation de ligne dépend de :
- type de stylo
- paramètres de vitesse
- plusieurs passages
7. Est-il stable pour les travaux de dessin technique de longue durée ?
Oui. Conçu pour de longues utilisations avec :
- rails de qualité industrielle
- système crémaillère et pignon antidérapant
- protection par chaîne porte-câbles
- moteurs thermiquement stables
De nombreux utilisateurs effectuent des tâches de tracé de plusieurs heures ou toute la nuit.
8. Peut-il fonctionner sans ordinateur ?
Oui.
Il prend en charge :
- Mode hors ligne avec carte SD
- Envoi de fichiers via WiFi (module optionnel)
Cela est souvent mentionné sur Reddit comme un avantage clé pour les environnements d'atelier.
9. Quelle est la difficulté de l'installation et de l'étalonnage ?
Comparé aux traceurs DIY :
- entièrement préassemblé (aucune construction mécanique requise)
- calibrage de base nécessaire (hauteur du stylo, origine, alignement du matériau)
La plupart des utilisateurs rapportent :
- première installation : 30 à 60 minutes
- courbe d'apprentissage : 1 à 3 jours
10. Est-ce que cela vaut la peine pour les architectes ou les ingénieurs par rapport aux services d'impression ?
Consensus typique sur Reddit :
- ✔ vaut le coup pour le travail de conception itérative
- ✔ excellent pour la présentation physique et la production de portfolios
- ✔ utile pour les studios, laboratoires et bureaux créatifs
- ✘ ne remplace pas l'impression en masse ni les flux de travail de soumission PDF
