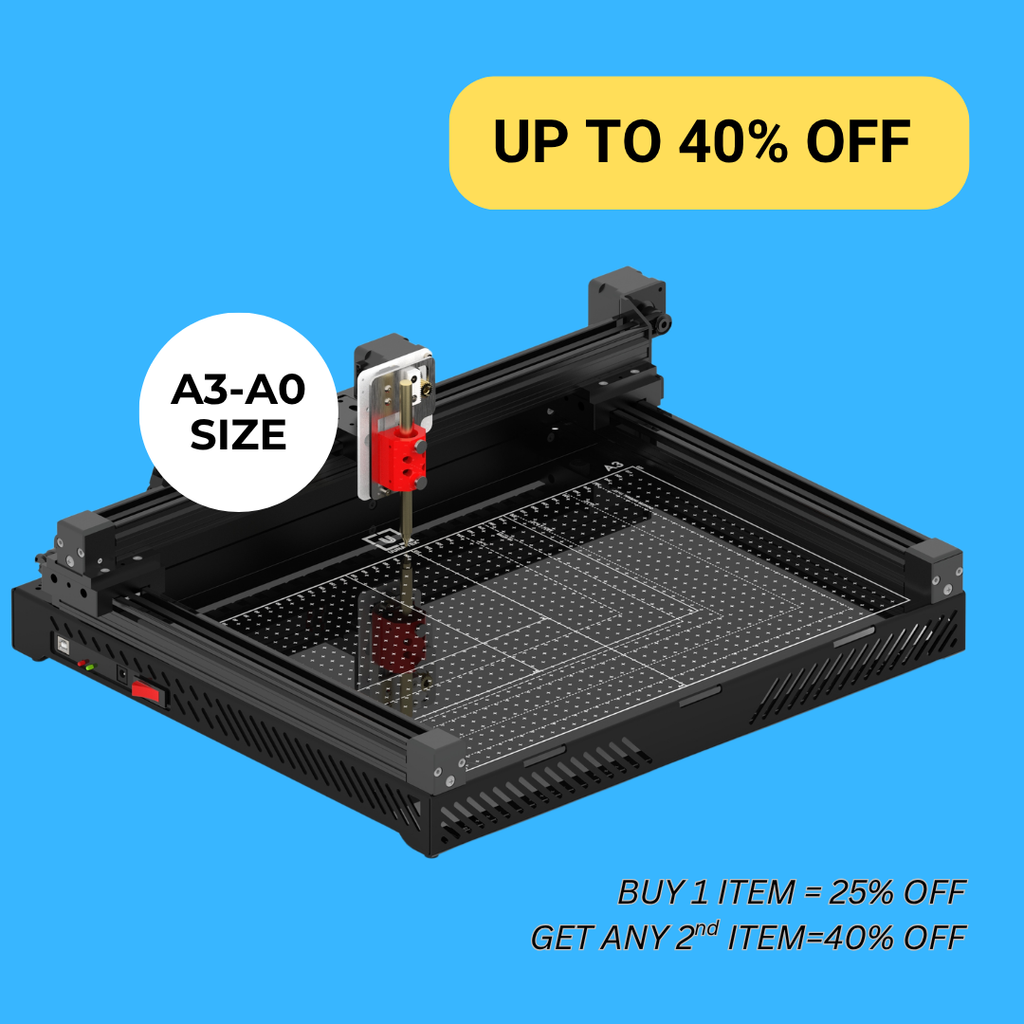

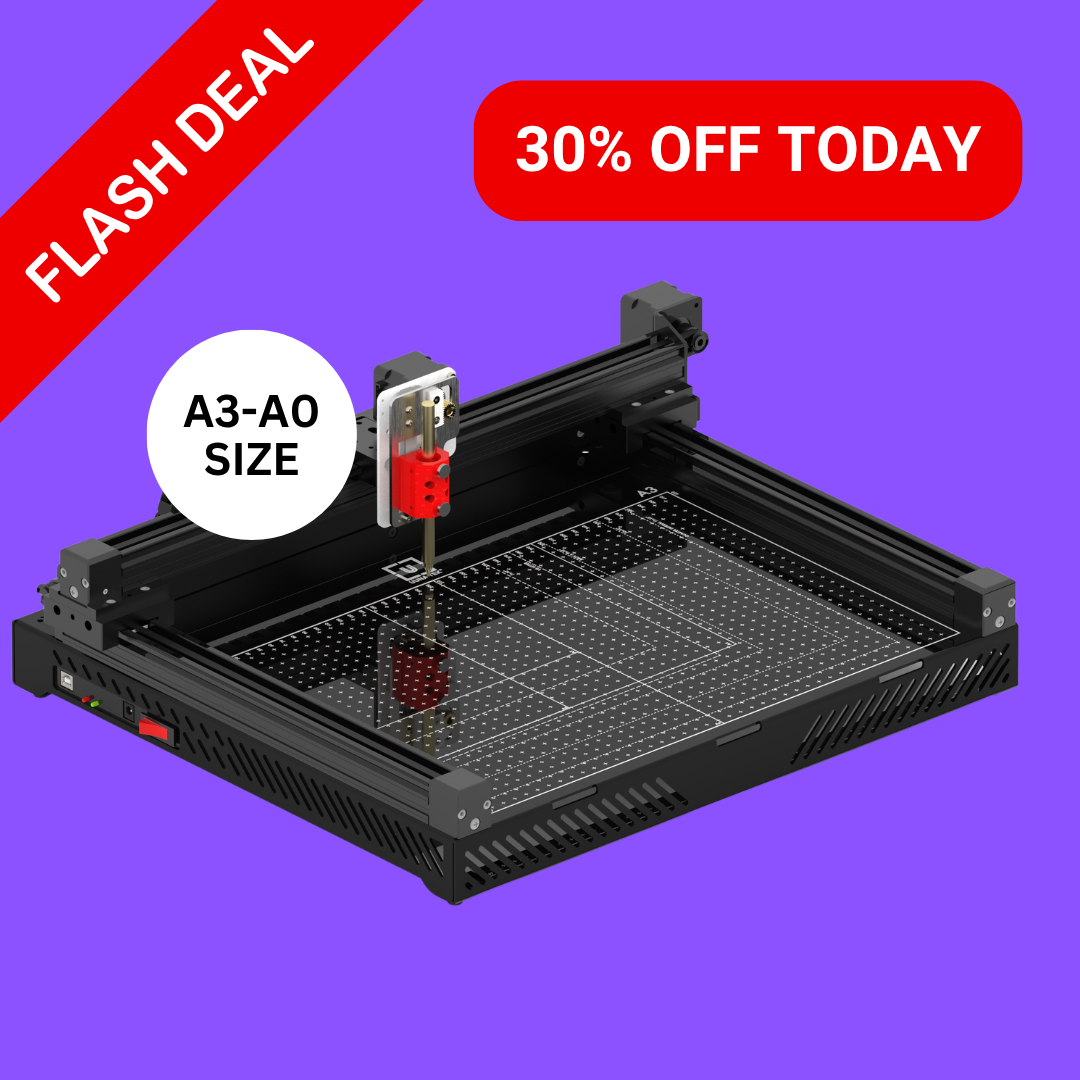

UUNA TEK 3.0 Traceur à stylo CAD haute précision A3–A0 pour dessin d'architecture et d'ingénierie
A3 / US
€1.465,95 EUR
Prix soldé
€1.465,95 EUR
Prix régulier
Passer aux informations sur le produit
UUNA TEK 3.0 Traceur à stylo CAD haute précision A3–A0 pour dessin d'architecture et d'ingénierie
€1.465,95 EUR
Prix soldé
€1.465,95 EUR
Prix régulier
Frais de livraison calculés lors du paiement.
UUNA TEK 3.0 est un traceur de stylo CAD de qualité professionnelle conçu pour les architectes, ingénieurs et designers industriels. Il offre une ultra-haute précision jusqu'à ±0,02 mm, garantissant une qualité de ligne stable et répétable pour les dessins techniques, plans architecturaux et présentations d'ingénierie. Compatible avec les formats A3, A2, A1, A0 et les grands formats personnalisés jusqu'à 4×2 m, il propose des solutions évolutives pour différentes tailles de projets.
Avec une compatibilité totale pour les fichiers SVG et DXF, il s'intègre parfaitement dans les flux de travail CAD. Le système dispose d'une structure industrielle rigide avec une carte de contrôle GRBL, un système d'alimentation DC 12–24V, et un mouvement à grande vitesse jusqu'à 20 000 mm/min. Le design tout-en-un préassemblé ne nécessite aucune installation, prêt à l'emploi dès la sortie de la boîte. Le fonctionnement hors ligne via WiFi et carte SD assure un flux de travail flexible sans interruption. Un fonctionnement silencieux sous 60 dB le rend adapté aux environnements de studio et de bureau, offrant une précision constante de niveau ingénierie pour un rendu professionnel.
Vidéo présentée créée par @gen_iart
1. Sortie de précision de qualité CAO (Fiez-vous à chaque ligne)
Conçu pour une précision professionnelle en dessin technique, pas pour une sortie décorative.
- Précision de repositionnement répétée jusqu'à ±0,02 mm (A3–A2)
- Précision de ±0,05 mm pour les grands formats (A1–A0)
- Système de contrôle de mouvement de qualité industrielle
- Pas de dérive cumulative lors de longues sessions de tracé
👉 Valeur fondamentale :
Chaque ligne est suffisamment fiable pour la documentation architecturale, mécanique et d'ingénierie.
2. Prise en charge complète des formats d'ingénierie (de A3 à A0 et au-delà)
Conçu pour tout, des croquis préliminaires aux dessins de niveau présentation.
- Compatible avec les formats A3 / A2 / A1 / A0
- Extensible jusqu'à une surface de travail personnalisée de 4×2 m
- Idéal pour les planches architecturales, les feuilles d'ingénierie et les panneaux d'exposition
👉 Valeur clé :
Convertit les dessins CAO en sortie physique véritable au format 1:1 à n'importe quelle échelle.
3. Intégration transparente du flux de travail CAO (sans changement d'habitudes)
Fonctionne directement avec votre environnement de conception existant.
- Prend en charge les formats standards SVG / DXF
- Compatible avec AutoCAD, Rhino, Adobe Illustrator, Inkscape
- Support du contrôle basé sur le G-code et les trajectoires vectorielles
- Conversion d’image en trajectoire (JPG / PNG / PDF)
👉 Valeur principale :
Pas besoin de changer votre flux de travail de conception—seule la méthode de sortie change.
4. Stabilité industrielle pour les travaux d'ingénierie de longue durée
Conçu pour des dessins techniques complexes de longue durée.
- Structure rigide en acier Q235 + alliage d'aluminium
- Système mécanique à cadre en H haute stabilité
- Pas d’étapes sautées ni de désalignement lors de travaux prolongés
- Gère des dessins vectoriels haute densité avec des centaines de milliers de tracés
👉 Valeur clé :
Assez fiable pour une production d’ingénierie complète et sans surveillance.
5. Machine industrielle prête pour le bureau (pas un appareil réservé à l'usine)
Performance professionnelle avec compatibilité pour les espaces de travail.
- Fonctionnement silencieux (<60dB)
- Prêt à l'emploi, aucune installation requise
- Fonctionnement hors ligne via WiFi + carte SD
- Convient aux bureaux, studios et universités
👉 Valeur clé :
Capacité industrielle adaptée directement à un bureau de design.
6. De la conception numérique à la documentation physique
Comble le fossé entre la CAO et la présentation dans le monde réel.
- Transforme les dessins CAO en feuilles d'ingénierie physiques
- Produit des planches architecturales prêtes à être présentées
- Permet des annotations techniques de style manuel
- Réduit la dépendance à l'impression et au marquage manuel
👉 Valeur principale :
Rend la communication de conception physique, claire et tangible.
7. Système de traçage rapide et stable
Performance équilibrée pour la vitesse et la précision.
- Vitesse de déplacement jusqu'à 20 000 mm/min (X/Y/Z)
- Modes de fonctionnement multiples (haute vitesse / précision / silencieux)
- Performance stable sur le long terme sans dérive
👉 Valeur clé :
Assez rapide pour la production, assez précis pour l'ingénierie.
8. Système de contrôle convivial pour les ingénieurs (courbe d'apprentissage faible)
Conçu pour une utilisation quotidienne pratique dans des flux de travail réels.
- Contrôle WiFi sans fil
- Fonctionnement autonome avec carte SD
- Flux de travail logiciel simple
- Intégration facile avec les outils de conception
👉 Valeur principale :
Aucune complexité technique requise pour l’utilisation.
9. Conception industrielle modulaire (conçue pour une utilisation à long terme)
Conçu pour la maintenance, les mises à niveau et la durabilité.
- Structure mécanique modulaire
- Système de tension de courroie réglable
- Protection des câbles par chaîne porte-câbles industrielle
- Remplacement et maintenance des pièces faciles
👉 Valeur fondamentale :
Un outil d'ingénierie à long terme, pas un appareil jetable.
10. Applications d'ingénierie multidisciplinaires
Un système, plusieurs cas d'utilisation professionnels.
- Dessins d'architecture (plans, coupes, panneaux de présentation)
- Sortie CAO en génie mécanique
- Documentation de conception de produits industriels
- Éducation académique et STEAM
- Panneaux de communication pour expositions et design
👉 Valeur clé :
Une plateforme unique pour plusieurs disciplines d'ingénierie.
UUNA TEK 3.0 – Technical Specifications
🧱 Frame & Structure
| Frame Materials | Q235 carbon steel + aluminum alloy |
| Structure | Industrial-grade rigid frame, preassembled all-in-one design |
| Motion System | Rack & pinion + linear guide system |
🧠 Control System
| Motherboard | GRBL-based control board |
| G-code Support | Yes (UART protocol) |
| Connectivity | USB + WiFi + SD card offline mode |
⚡ Electrical Specifications
| Rated Voltage | DC 12V – 24V |
| Power Input | AC 110V – 230V |
| Power Output | DC 12V |
| Rated Power | 20W |
🎯 Precision & Performance
| Accuracy (A3–A2) | ±0.02 mm |
| Accuracy (A1–A0) | ±0.05 mm |
| Large Format Accuracy | ±0.1 mm |
| Pen Angle | 0° – 90° adjustable |
| Max Writing Thickness | 30 mm (up to 40 mm modified) |
📐 Working Area
| A3 | 420 × 297 mm |
| A2 | 594 × 420 mm |
| A1 | 841 × 594 mm |
| A0 | 1189 × 841 mm |
📦 Dimensions & Weight
| A3 | 575 × 450 × 194 mm / 11 kg |
| A2 | 758 × 580 × 194 mm / 17.5 kg |
| A1 | 1018 × 785 × 205 mm / 32 kg |
| A0 | 1366 × 1030 × 205 mm / 48 kg |
💻 Software & Formats
| Software | UUNA TEK Software, Inkscape, UGS, LightBurn, LaserGRBL |
| Input Formats | SVG, DXF, JPG, PNG, BMP, PDF |
| OS Support | Windows & macOS (Intel & Apple Silicon) |
⚙️ Motor System
| X Axis | 42 stepper motor |
| Y Axis | 42 / 57 stepper motor |
| Z Axis | 42 stepper motor |
🧱 Base Plate
|
Standard models (A0–A3): 2mm steel plate Large custom models (>2m): 8mm tempered glass |
Questions fréquemment posées
1. Cela peut-il remplacer les imprimantes CAO pour les dessins architecturaux ?
Oui. Il est largement utilisé comme outil de sortie vectorielle pour les dessins CAO (flux de travail SVG/DXF).
Cependant, il ne « imprime pas comme une imprimante à jet d’encre » — il crée des dessins linéaires physiques, que de nombreux architectes préfèrent pour les présentations, les planches de concepts et les expositions.
2. La précision est-elle suffisante pour les dessins techniques et les plans d'ingénierie ?
Oui. Il prend en charge une précision de positionnement répétée jusqu'à ±0,02 mm (plage A3–A2).
Cela est suffisant pour :
- travaux de dessin architectural
- dessins mécaniques
- schémas
- reproduction d'œuvres d'art de précision
3. Peut-il gérer des plans architecturaux grand format (A1 / A0) ?
Oui. Il prend en charge :
- A3 / A2 / A1 / A0
- tailles personnalisées jusqu'à 4×2m
Cela est particulièrement utile pour :
- plans de chantier
- panneaux d'exposition
- grands tracés de présentation
4. Est-il compatible avec AutoCAD, Rhino, Illustrator ou Revit ?
Indirectement oui. Cela fonctionne via des formats vectoriels exportés :
- SVG (recommandé)
- DXF (via conversion)
- PDF (basé sur le vecteur)
Flux de travail typique :
Logiciel CAO → exportation SVG/DXF → logiciel de traceur → dessin
5. Combien de temps prend un dessin complet A1 ou A0 ?
Dépend de la complexité :
- dessin au trait simple : 30 à 90 minutes
- plan architectural détaillé : 2 à 8 heures
- œuvre très dense : plus de 10 heures
Les utilisateurs de Reddit mentionnent souvent que c’est plus lent que les imprimantes mais apprécié pour la qualité esthétique.
6. Prend-il en charge la pression du stylet ou différentes épaisseurs de ligne ?
Oui, indirectement :
- prise en charge de plusieurs tailles de stylo
- hauteur de l'axe Z réglable (contrôle d'angle de 0 à 90°)
- la pression est mécanique (pas de simulation de pression numérique)
La variation de ligne dépend de :
- type de stylo
- paramètres de vitesse
- plusieurs passages
7. Est-il stable pour les travaux de dessin technique de longue durée ?
Oui. Conçu pour de longues utilisations avec :
- rails de qualité industrielle
- système crémaillère et pignon antidérapant
- protection par chaîne porte-câbles
- moteurs thermiquement stables
De nombreux utilisateurs effectuent des tâches de tracé de plusieurs heures ou toute la nuit.
8. Peut-il fonctionner sans ordinateur ?
Oui.
Il prend en charge :
- Mode hors ligne avec carte SD
- Envoi de fichiers via WiFi (module optionnel)
Cela est souvent mentionné sur Reddit comme un avantage clé pour les environnements d'atelier.
9. Quelle est la difficulté de l'installation et de l'étalonnage ?
Comparé aux traceurs DIY :
- entièrement préassemblé (aucune construction mécanique requise)
- calibrage de base nécessaire (hauteur du stylo, origine, alignement du matériau)
La plupart des utilisateurs rapportent :
- première installation : 30 à 60 minutes
- courbe d'apprentissage : 1 à 3 jours
10. Est-ce que cela vaut la peine pour les architectes ou les ingénieurs par rapport aux services d'impression ?
Consensus typique sur Reddit :
- ✔ vaut le coup pour le travail de conception itérative
- ✔ excellent pour la présentation physique et la production de portfolios
- ✔ utile pour les studios, laboratoires et bureaux créatifs
- ✘ ne remplace pas l'impression en masse ni les flux de travail de soumission PDF
