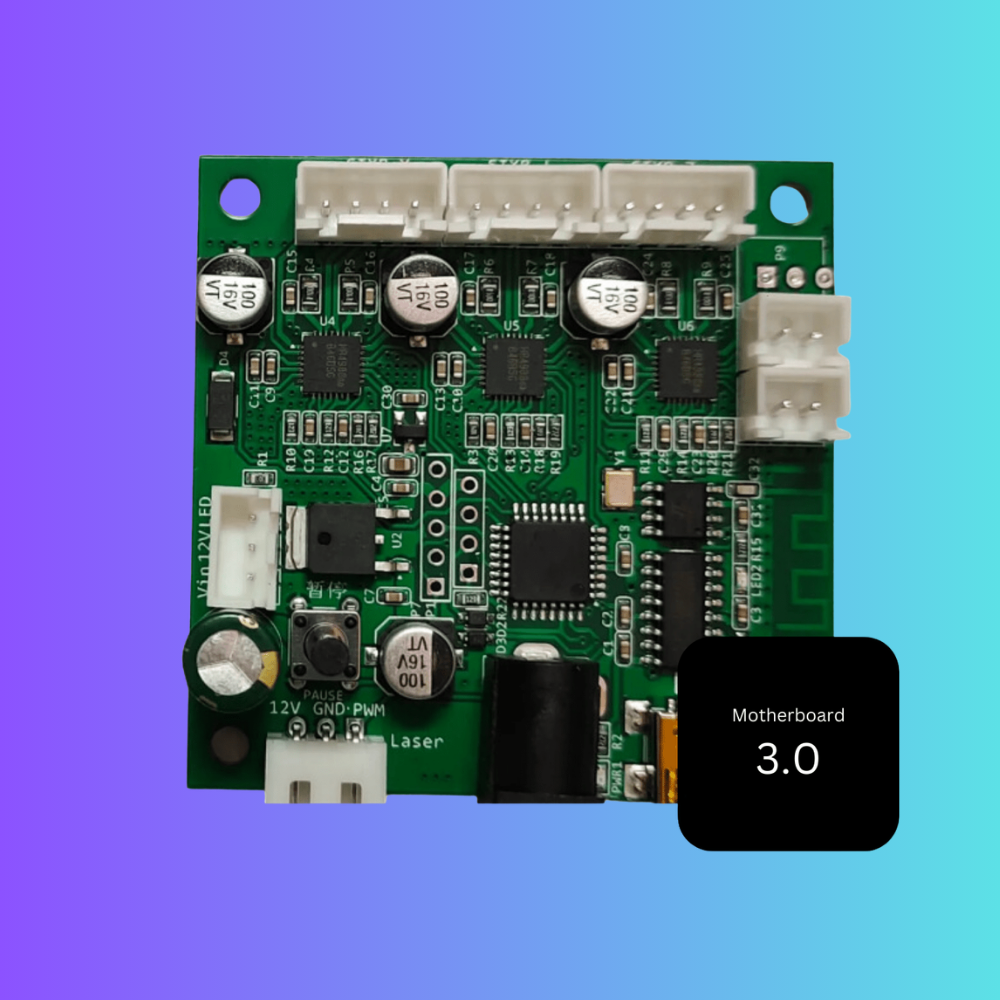

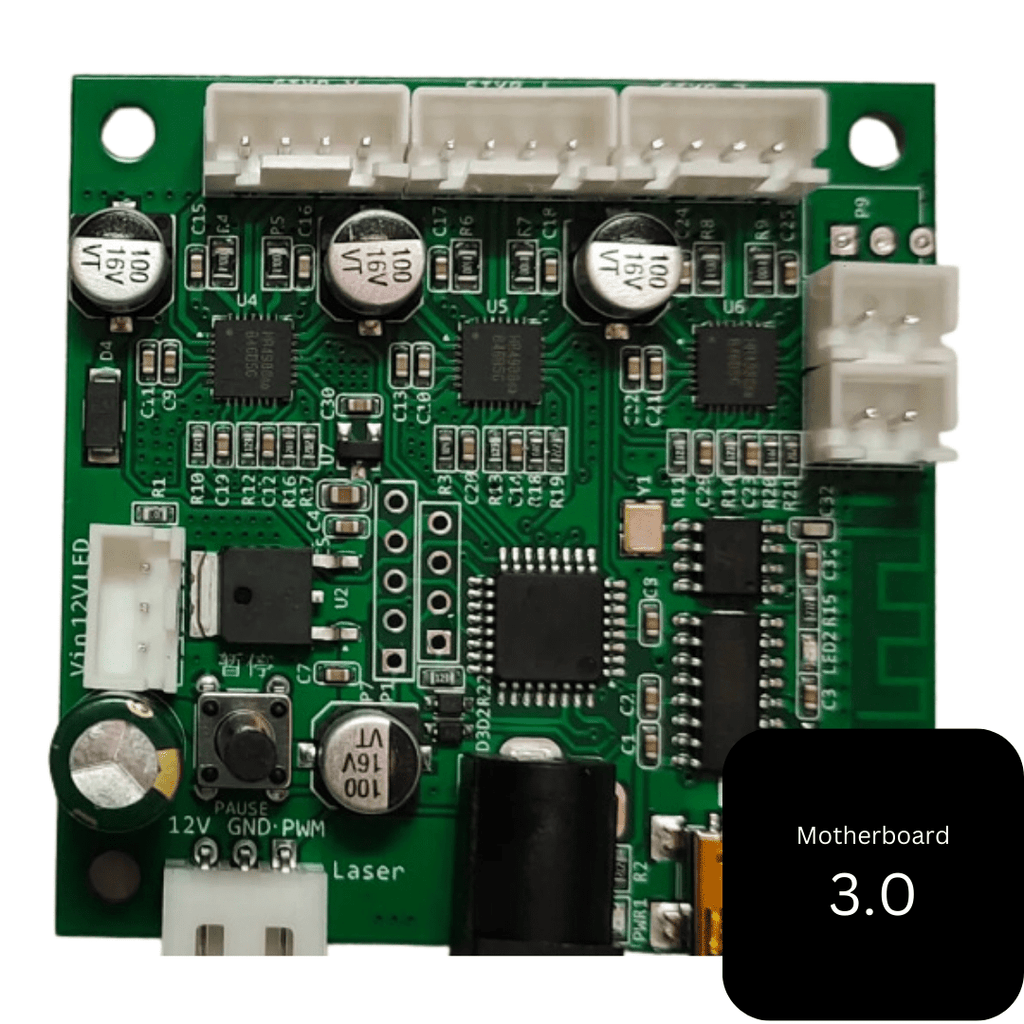

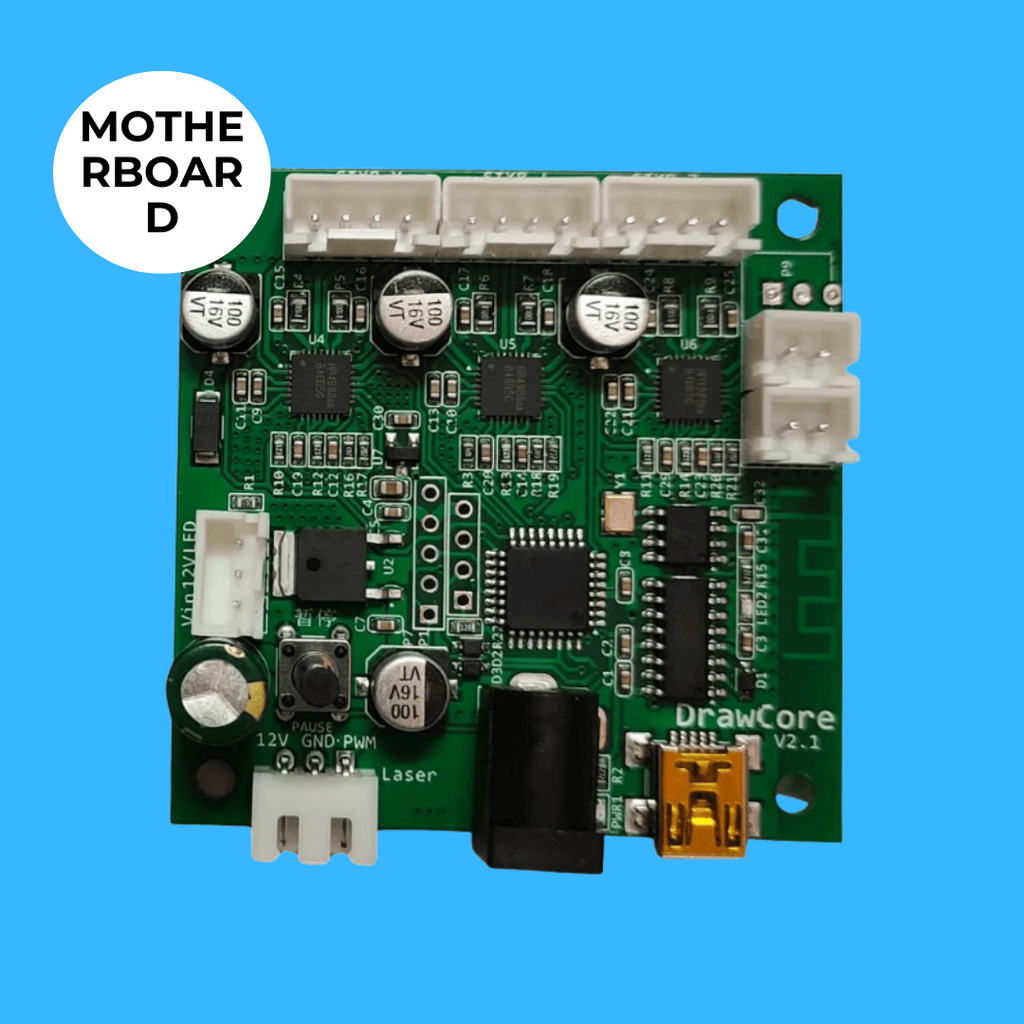

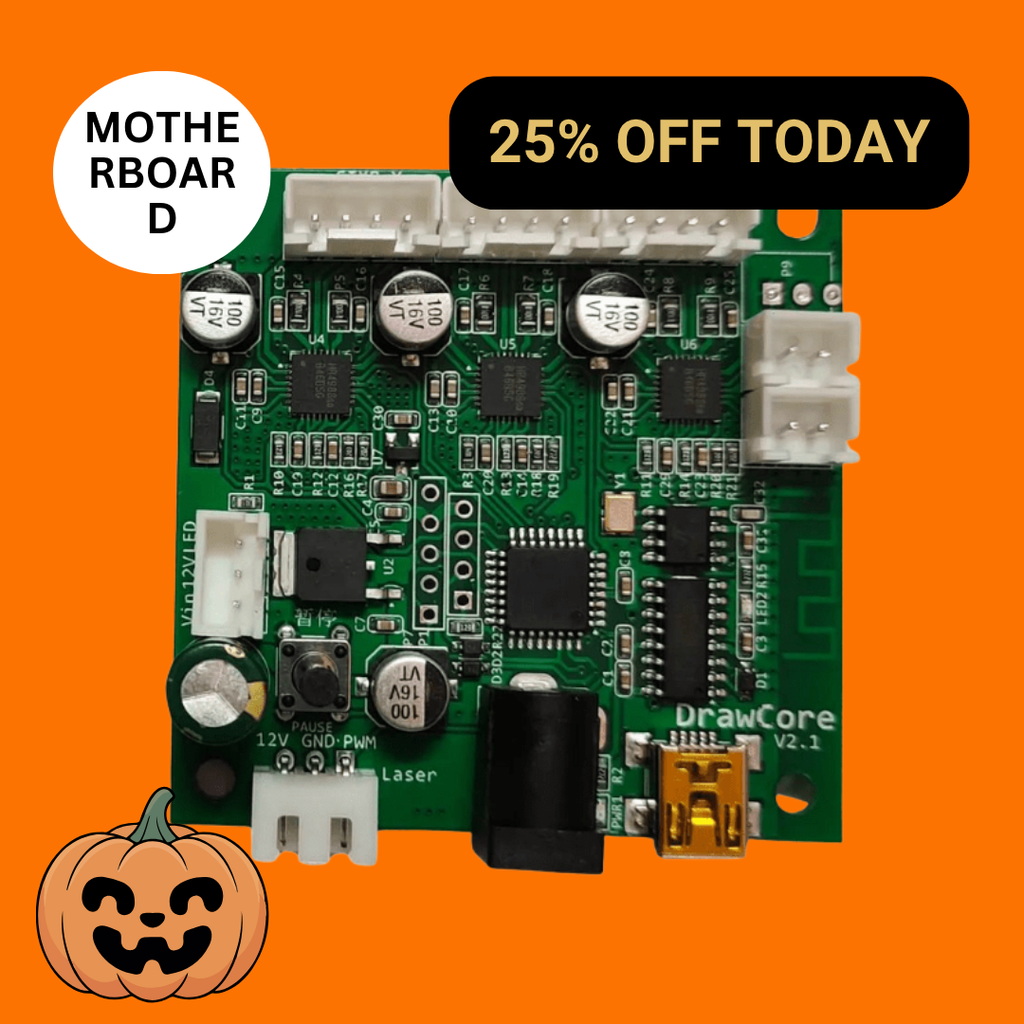

Carte mère pour traceurs à plume iDraw – Carte contrôleur améliorée pour iDraw H/2.0/1.0/H SE

Carte mère haute performance pour traceurs à stylo conçue pour les séries iDraw 1.0, 2.0 et H, H SE. Cette carte mère avancée pour traceurs à stylo iDraw intègre des pilotes, une prise en charge USB plug-and-play, le Bluetooth intégré et une stabilité d'alimentation améliorée. En tant que carte mère iDraw de nouvelle génération, elle améliore la dissipation thermique, la protection de sécurité et la compatibilité du système pour des performances de traçage plus fluides et plus fiables.

Caractéristiques principales

Mise à niveau de l'architecture des pilotes intégrés

Cette carte mère intègre le module de pilote HR4988, éliminant le besoin d'installer des pilotes externes. Elle prend en charge un contrôle moteur stable et permet aux utilisateurs avancés de remplacer les pilotes tels que le TMC22xx si nécessaire. Par rapport aux versions précédentes, elle améliore considérablement l'intégration du système et réduit la complexité du câblage pour les configurations de traceurs à stylo.

Compatibilité USB Plug-and-Play

Équipée de la puce USB CH9340, cette carte mère pour traceurs à stylo iDraw prend en charge Windows 10+, macOS et Linux sans nécessiter d'installation de pilote supplémentaire. Les utilisateurs peuvent simplement la connecter et commencer à travailler immédiatement, améliorant l'efficacité du flux de travail et réduisant le temps de configuration pour les débutants comme pour les professionnels.

Conception thermique et de PCB améliorée

La structure PCB à 4 couches améliorée offre une dissipation thermique et une stabilité électrique supérieures par rapport aux anciennes conceptions à 2 couches. Cette amélioration assure des performances constantes lors de longues sessions de traçage, réduisant les risques de surchauffe et prolongeant la durée de vie globale de la carte mère pour traceurs à stylo.

Intégration Bluetooth intégrée

Contrairement aux versions précédentes qui nécessitaient des modules Bluetooth externes, cette carte mère iDraw améliorée inclut une puce Bluetooth intégrée. Cela permet une connectivité sans fil prête à l'emploi, offrant des options de contrôle plus flexibles et réduisant l'encombrement matériel à l'intérieur du système.

Système de protection d'alimentation avancé

La carte mère comprend des diodes TVS et un condensateur de 680uF pour stabiliser l'entrée d'alimentation et prévenir les surtensions. Cela améliore considérablement la sécurité opérationnelle en protégeant les composants électroniques sensibles, assurant une fiabilité à long terme pour les tâches continues de traçage et de dessin au stylo.

Spécifications

• Type de produit : Carte mère de contrôle / Carte principale
• Compatibilité : iDraw 1.0 / iDraw 2.0 / Série iDraw H / Série iDraw H SE
• Puce de pilote : HR4988 intégré (remplaçable par la série TMC22xx)
• Puce USB : CH9340
• Compatibilité système : Windows 10+, macOS, Linux (plug-and-play)
• Bluetooth : Module intégré
• Structure PCB : PCB à 4 couches (améliorée)
• Protection d'alimentation : Diodes TVS + condensateur 680uF
• Dissipation thermique : Conception thermique améliorée
• Comparaison avec la version précédente : Bluetooth externe + CH340 + PCB à 2 couches
• Fonction : Contrôle de mouvement pour traceurs à stylo / machines d'écriture manuscrite
• Installation : Carte mère de remplacement direct

Top 10 des FAQ

1. À quoi sert cette carte mère pour traceurs à stylo ?
C'est la carte de contrôle principale pour les traceurs à stylo iDraw, gérant le mouvement des moteurs, le traitement des signaux et les opérations système pour les tâches de dessin et d'écriture manuscrite.

2. Cette carte mère pour traceurs à stylo iDraw est-elle compatible avec tous les modèles ?
Oui, elle prend en charge les machines iDraw 1.0, iDraw 2.0, les séries iDraw H SE et iDraw H.

3. Dois-je installer des pilotes pour utiliser cette carte mère iDraw ?
Non, elle utilise la puce USB CH9340, qui prend en charge Windows 10+, macOS et Linux sans installation de pilote.

4. Puis-je remplacer les pilotes de moteur sur cette carte mère ?
Oui, bien qu'elle soit livrée avec des pilotes HR4988 intégrés, les utilisateurs avancés peuvent les remplacer par des pilotes de la série TMC22xx si nécessaire.

5. Cette carte mère prend-elle en charge la connexion Bluetooth ?
Oui, la carte mère pour 2.0 et H inclut une puce Bluetooth intégrée, donc aucun module externe n'est requis.

6. Quel est l'avantage de la conception PCB améliorée ?
Le PCB à 4 couches améliore la dissipation thermique, la stabilité et la fiabilité à long terme par rapport aux anciennes cartes à 2 couches.

7. Quelles protections cette carte mère inclut-elle ?
Elle dispose de diodes TVS et d'un condensateur de 680uF pour protéger contre les surtensions et stabiliser la tension.

8. Cette carte mère pour traceurs à stylo est-elle facile à installer ?
Oui, elle est conçue comme une carte de remplacement direct pour les systèmes iDraw compatibles avec une installation simple.

9. Quelle est la différence entre les anciennes et les nouvelles versions ?
La nouvelle version intègre des pilotes, le Bluetooth et une compatibilité USB améliorée, tandis que l'ancienne version nécessite des modules et des pilotes externes.

10. Pourquoi choisir cette mise à niveau de carte mère iDraw ?
Elle offre une meilleure stabilité, une convivialité plug-and-play, une sécurité améliorée et une conception matérielle améliorée pour des performances de traçage plus fiables.
